Технические характеристики АХ 3/15
Характеристики насосов АХ 3/15 для перекачивания агрессивных жидкостей, содержащих абразивные частицы.
Таблица технических характеристик насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
N номин. квт |
| АХ 3/15 | 3 1,5-4,0 |
15 15,4-14,6 |
2900 | 4,0 | 0,6 |
Электродвигатели насосов
| Марка | N квт | Обороты/мин |
| А80А2 | 1,5 | 2900 |
| А80В2 | 2,2 | 2900 |
| А90L2 | 3,0 | 2900 |
Условное обозначение
АХ 3/15–К–5-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
3 - номинальная подача, м³/час;
15 - номинальный напор, м;
К - исполнение материалов проточной части;
5 - одинарное торцовое уплотнение;
У - климатическое исполнение;.
2 - категория размещения.
Патрубки насосов:
всасывающий Ду-40, напорный Ду-25.

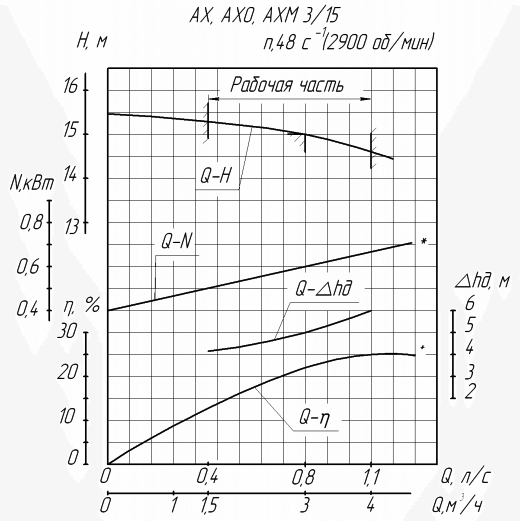

Напорные характеристики АХ 3/15
|
|

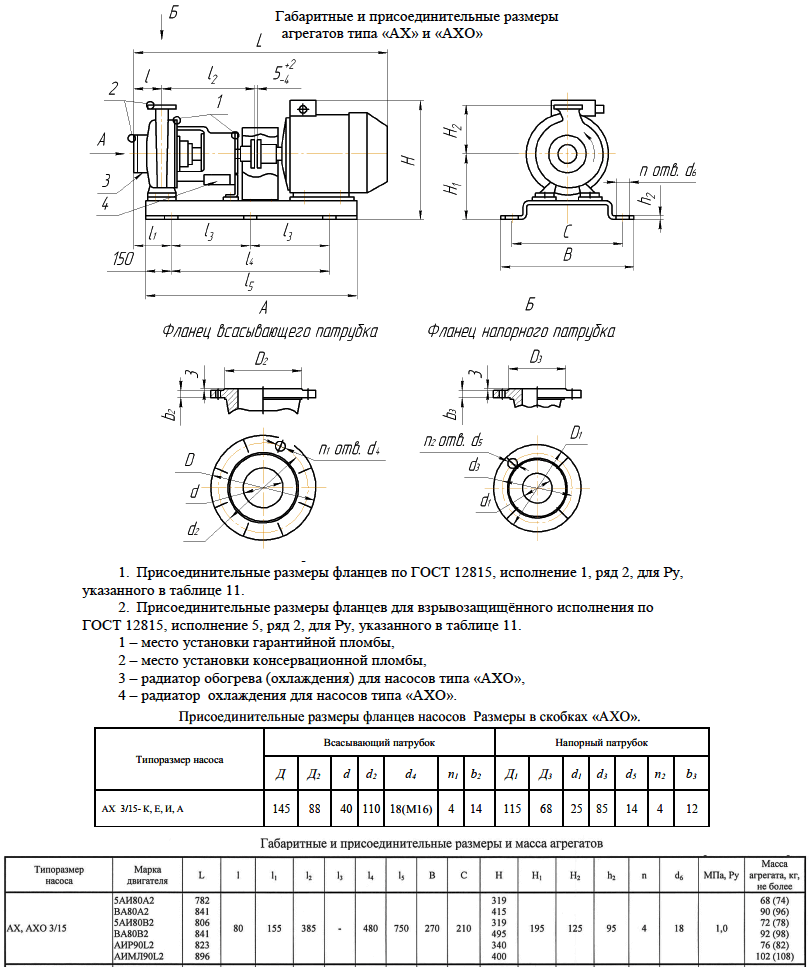

Габаритные и присоединительные размеры, электродвигатели и вес агрегатов
|
