Технические характеристики АХ 40-25-160
Технические характеристики насосов АХ 40-25-160 для перекачивания агрессивных и нейтральных жидкостей, содержащих абразивные частицы.
Условное обозначение насоса
АХ (Е) 40-25-160(а,б) – К(Е,И,А,Н) – (СД, 55)
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
40 - диаметр всасывающего патрубка, мм;
25 - диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточка рабочего колеса (первая и вторая);
К (Е, И, А, Н) - исполнение материала проточной части;
СД - двойной сальник;
55 - торцовое двойное уплотнение;
У2 - исполнение климатическое.
Технические характеристики насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
Мощн. номин. квт |
| АХ 40-25-160 | 6,3 4,2-8,6 |
32 34-29 |
2900 | 3,0 | 1,6 |
| АХ 40-25-160д | 6,3 4,7-9,0 |
37 38,5-30 |
2900 | 3,0 | 2,1 |
| АХ 40-25-160а | 6 3,5-7,8 |
25 27-23 |
2900 | 3,0 | 1,2 |
| АХ 40-25-160б | 5 3,2-6,9 |
20 22,5-18,5 |
2900 | 3,0 | 0,9 |
Электродвигатели насоса АХ 40-25-160
| Марка | N/ квт | Обороты/мин |
| А90L2 | 3,0 | 2900 |
| А100S2 | 4,0 | 2900 |
| А100L2 | 5,5 | 2900 |
| А112М2 | 7,5 | 2900 |

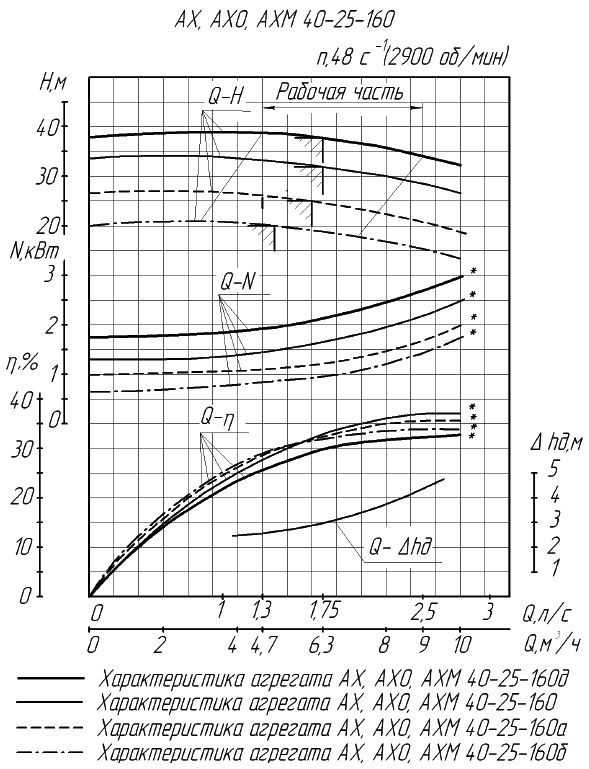

Напорные характеристики
|
|

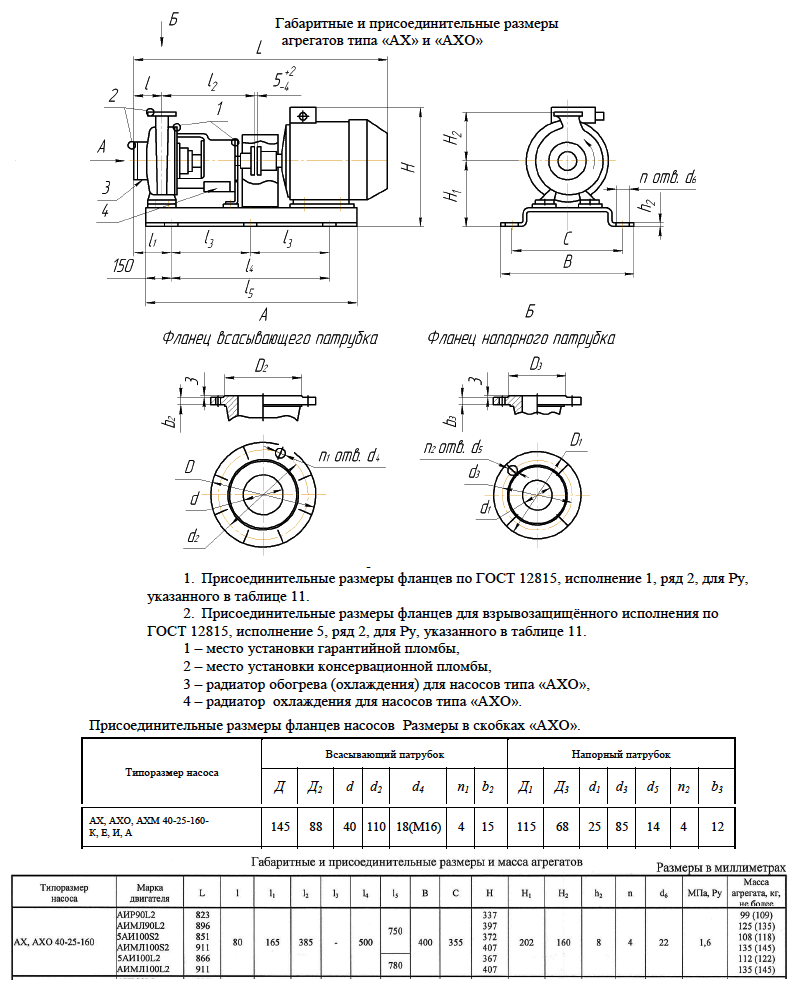

Габаритные и присоединительные размеры, электродвигатели и масса агрегатов
|
