Технические характеристики АХ 40-25-200
Характеристики насосов АХ 40-25-200 для перекачивания агрессивных жидкостей, содержащих абразивные частицы.
Таблица технических характеристик насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
N номин. квт |
| АХ 40-25-200 | 6,3 3,7-8,45 |
50 52,5-46,5 |
2900 | 4 | 2,4 |
| АХ 40-25-200а | 6 3,2-8,3 |
40 43-36,8 |
2900 | 4 | 2,2 |
| АХ 40-25-200б | 5 2,8-7,65 |
32 38-28 |
2900 | 4 | 1,8 |
| АХ 40-25-200д | 6,8 4-8,75 |
55 57,5-52 |
2900 | 4 | 4,1 |
Электродвигатели насоса
| Марка | N квт | Обороты/мин |
| А100L2 | 5,5 | 2900 |
| А112М2 | 7,5 | 2900 |
| А132М2 | 11 | 2900 |
| А160S2 | 15 | 2900 |
Условное обозначение АХ 40-25-200
АХ(Е)40-25-200(а,б)–К(Е,И)–(СД, 55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
40 - диаметр всасывающего патрубка, мм;
25- диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочих колес;
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.
Патрубки насосов:
всасывающий Ду-40, напорный Ду-25.

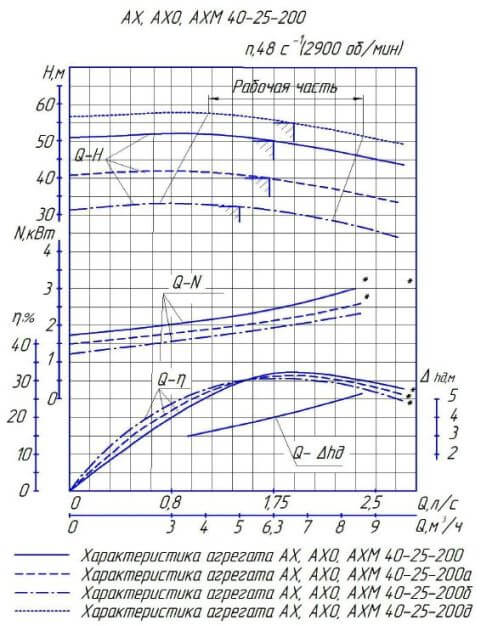

Напорные характеристики АХ 40-25-200
|
|

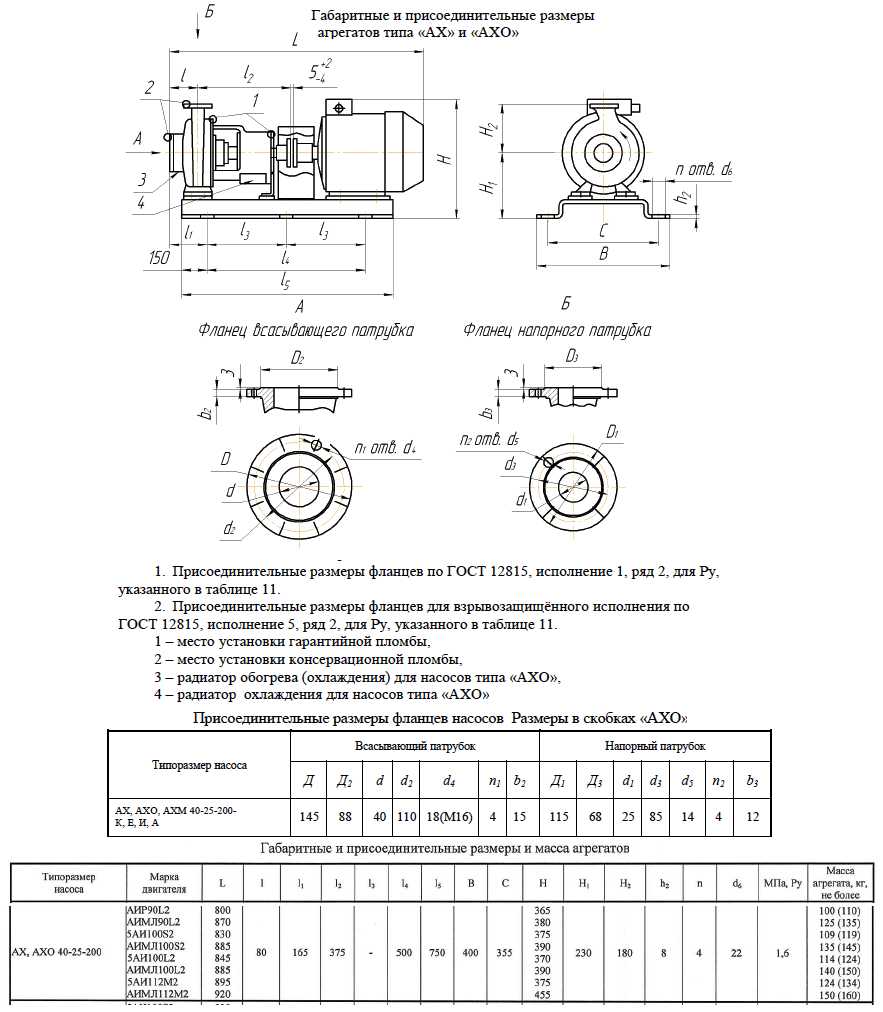

Габаритные и присоединительные размеры, электродвигатели и масса агрегатов
|
458-310-426
427-771-322
618-591-711
