Технические характеристики АХ 50-32-125
Характеристики насосов АХ 50-32-125 для перекачивания агрессивных жидкостей, содержащих абразивные частицы.
Таблица технических характеристик насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
N номин. квт |
| АХ 50-32-125 | 12,5 6-17,5 |
20 24,9-15,5 |
2900 | 3,5 | 1,4 |
| АХ 50-32-125а | 11,5 5,7-16,8 |
17 20-12 |
2900 | 3,5 | 1,0 |
| АХ 50-32-125б | 10 5-15,6 |
12,5 14,8-8 |
2900 | 3,5 | 0,7 |
Электродвигатели насоса АХ 50-32-125
| Марка | N квт | Обороты/мин |
| А80В2 | 2,2 | 2900 |
| А90L2 | 3,0 | 2900 |
| А100S2 | 4,0 | 2900 |
Условное обозначение
АХ(Е)50-32-125(а,б)–К(Е,И)–(СД, 55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
50 - диаметр всасывающего патрубка, мм;
32 - диаметр напорного патрубка, мм;
125 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочих колес;
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.
Патрубки насосов:
всасывающий Ду-50, напорный Ду-32.

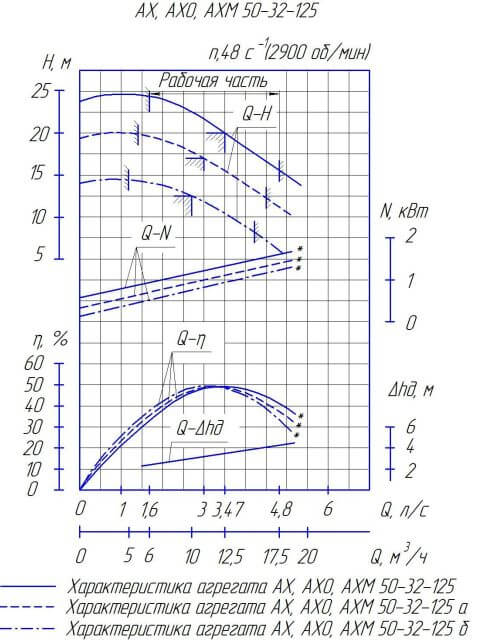

Напорные характеристики АХ 50-32-125
|
|

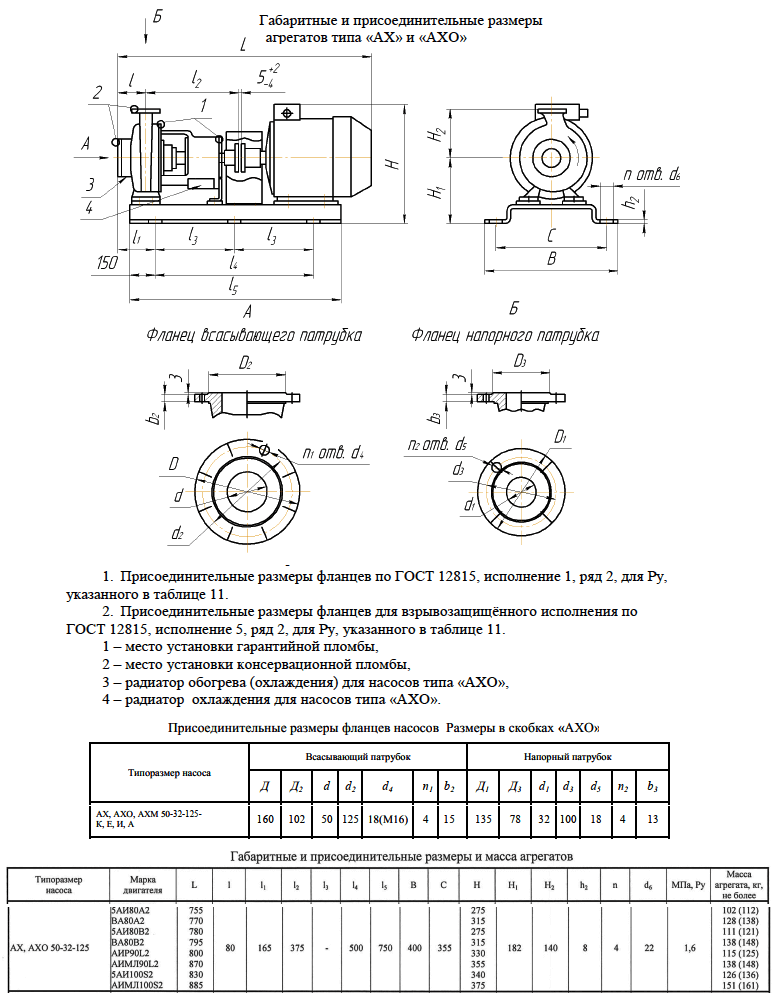

Габаритные и присоединительные размеры, электродвигатели и вес агрегатов
|
