Технические характеристики АХ 65-40-200
Характеристики насосов АХ 65-40-200 для перекачивания агрессивных жидкостей, содержащих абразивные частицы.
Таблица технических характеристик насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
N номин. квт |
| АХ 65-40-200 | 25 16-35 |
50 53-41 |
2900 | 4,0 | 7,2 |
| АХ 65-40-200а | 24 14,8-32 |
40 43,8-34,6 |
2900 | 4,0 | 5,5 |
| АХ 65-40-200б | 23 13,8-31,8 |
32 35-28 |
2900 | 4,0 | 4,3 |
Электродвигатели насоса АХ 65-40-200
| Марка | N квт | Обороты/мин |
| А112М2 | 7,5 | 2900 |
| А132М2 | 11,0 | 2900 |
| А160S2 | 15,0 | 2900 |
| А160М2 | 18,5 | 2900 |
| А180S2 | 22,0 | 2900 |
Условное обозначение
АХ(Е)65-40-200(а,б)–К(Е,И)–(СД, 55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
65 - диаметр всасывающего патрубка, мм;
40 - диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочего колеса (первая, вторая);
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.
Патрубки насосов:
всасывающий Ду-65, напорный Ду-40.

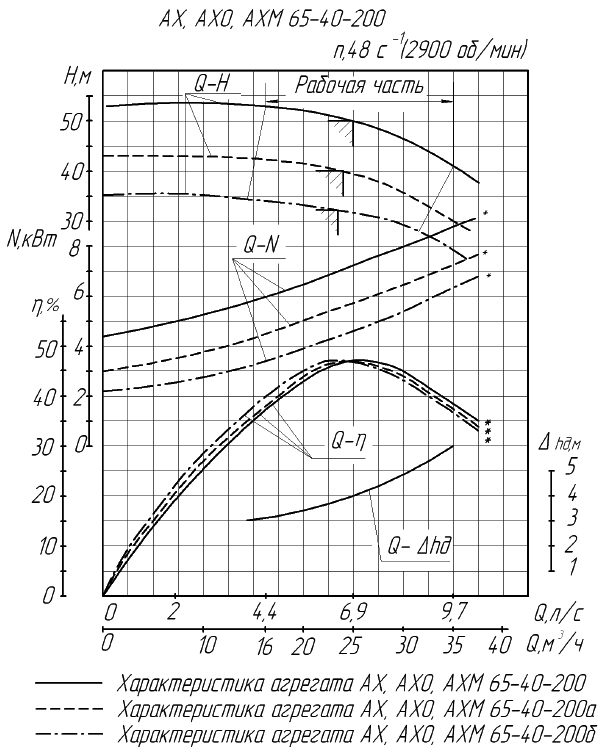

Напорные характеристики АХ 65-40-200
|
|

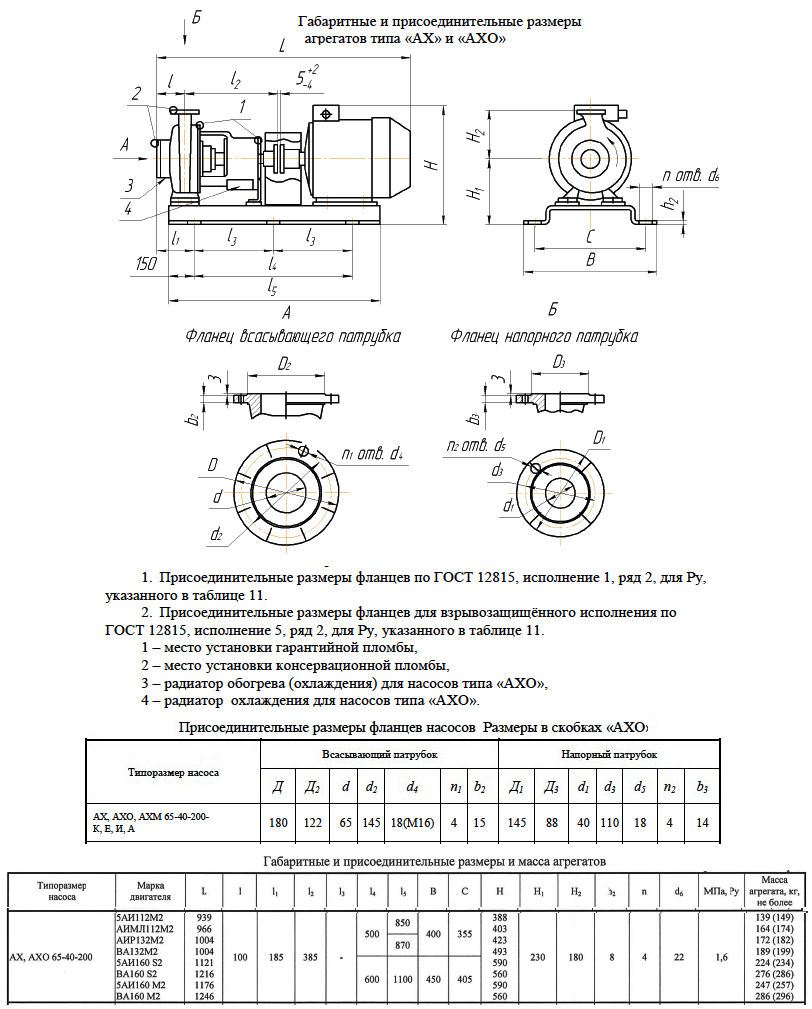

Габаритные и присоединительные размеры, электродвигатели и вес агрегатов
|
458-310-426
427-771-322
618-591-711
