Технические характеристики АХ 65-50-125
Технические характеристики насосов АХ 65-50-125 для перекачивания агрессивных и нейтральных жидкостей, содержащих абразивные частицы.
Условное обозначение насоса
АХ (Е) 65-50-125(а,б) – К(Е,И,А,Н) – (СД, 55)
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
65 - диаметр всасывающего патрубка, мм;
50 - диаметр напорного патрубка, мм;
125 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточка рабочего колеса (первая и вторая);
К (Е, И, А, Н) - исполнение материала проточной части;
СД - двойной сальник;
55 - торцовое двойное уплотнение;
У2 - исполнение климатическое.
Технические характеристики насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
Мощн. номин. квт |
| АХ 65-50-125 | 25 19,2-35 |
20 22,5-15 |
2900 | 4,0 | 2,7 |
| АХ 65-50-125а | 23 16-33 |
17 18,5-14 |
2900 | 4,0 | 2,1 |
| АХ 65-50-125б | 20 11-30 |
12,5 15-9,5 |
2900 | 4,0 | 1,4 |
Электродвигатели насоса АХ 65-50-125
| Марка | N/ квт | Обороты/мин |
| А90L2 | 3 | 2900 |
| А100S2 | 4 | 2900 |
| А100L2 | 5,5 | 2900 |

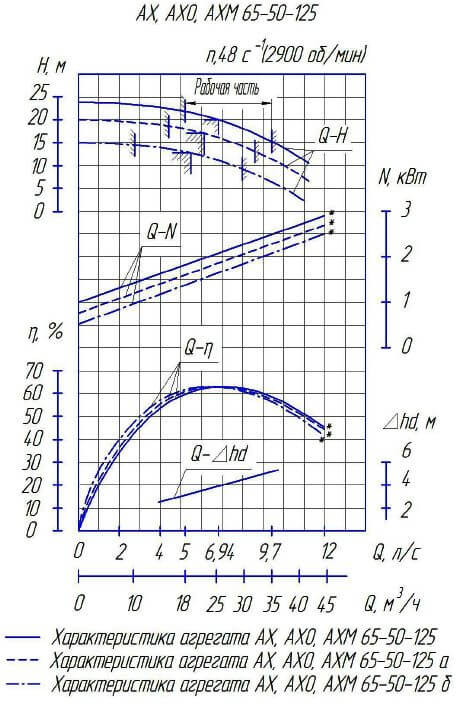

Напорные характеристики
|
|

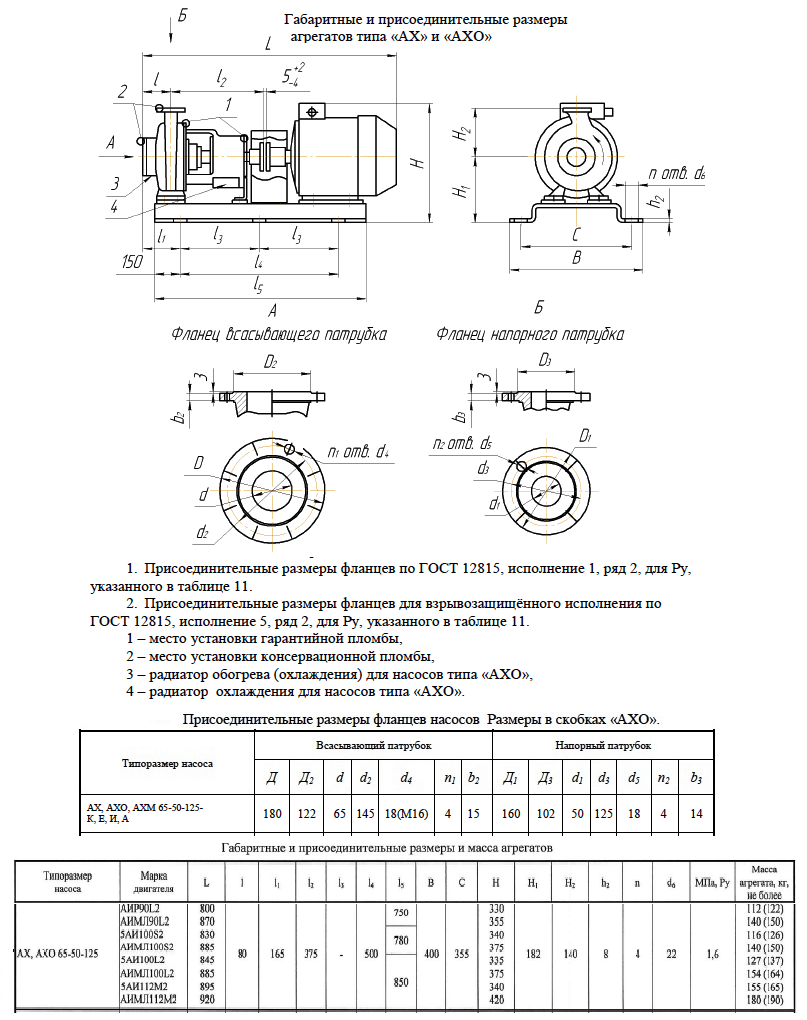

Габаритные и присоединительные размеры, электродвигатели и вес агрегатов
|
