Технические характеристики АХ 65-50-160




Характеристики насосов АХ 65-50-160 для перекачивания агрессивных жидкостей, содержащих абразивные частицы.

Таблица технических характеристик насосов
Марка Подача
м³/ч
Напор
м
Об/мин ДКЗ
м
N номин.
квт
АХ 65-50-160 25
15-35
32
34,6-29,5
2900 4,0 4,5
АХ 65-50-160а 24
14,5-34
26
27-23
2900 4,0 3,5
АХ 65-50-160б 23
13-33
20
22-17,5
2900 4,0 2,7
Электродвигатели насоса АХ 65-50-160
Марка N квт Обороты/мин
А100L2 5,5 2900
А112М2 7,5 2900
А132М2 11 2900

Условное обозначение
АХ(Е)65-50-160(а,б)–К(Е,И)–(СД, 55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
65 - диаметр всасывающего патрубка, мм;
50 - диаметр напорного патрубка, мм;
150 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочих колес;
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.

Патрубки насосов:
   всасывающий Ду-65, напорный Ду-50.

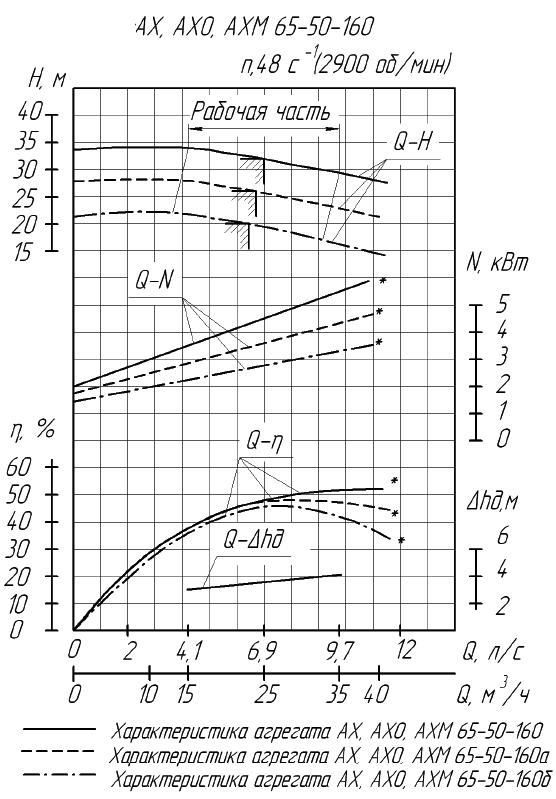

Напорные характеристики АХ 65-50-160

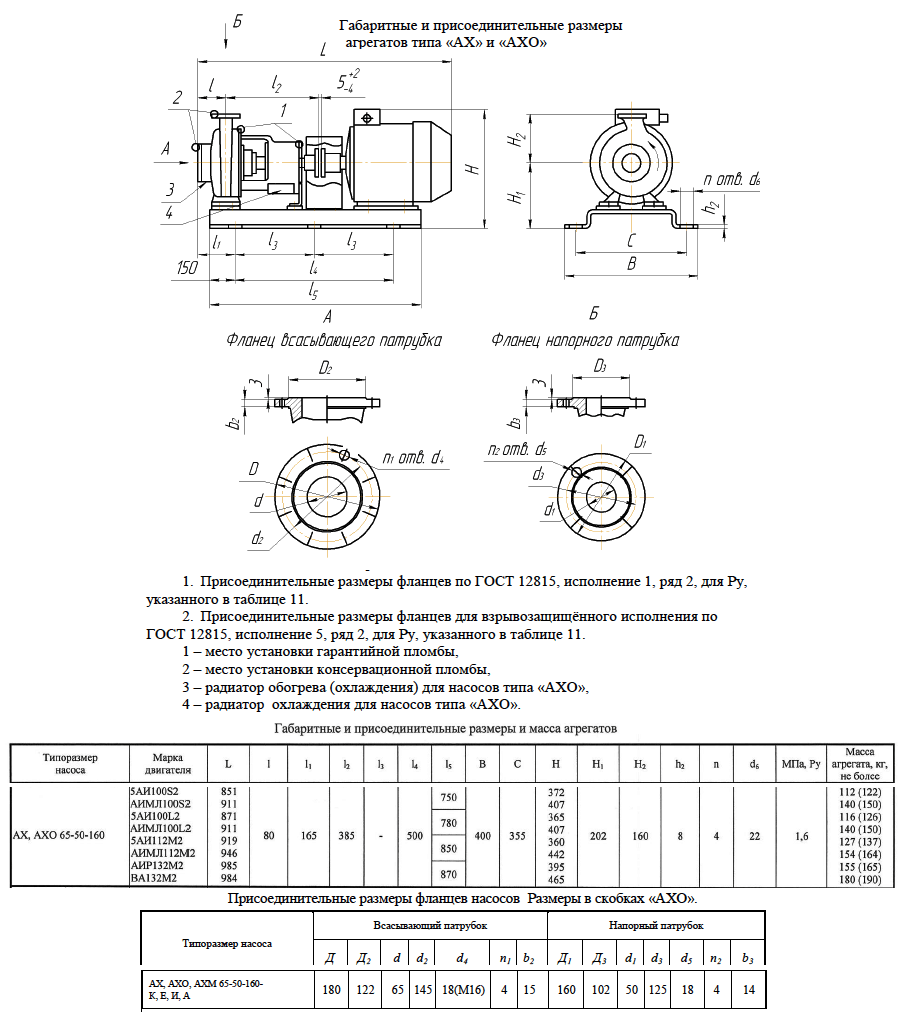

Габаритные и присоединительные размеры,
электродвигатели и вес агрегатов
