Технические характеристики АХ 80-50-200
Характеристики насосов АХ 80-50-200 для перекачивания агрессивных жидкостей, содержащих абразивные частицы.
Таблица технических характеристик насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
N номин. квт |
| АХ 80-50-200 | 50 30,5-70 |
50 53-45 |
2900 | 4,5 | 14,2 |
| АХ 80-50-200а | 45 28-68 |
41 45-37,5 |
2900 | 4,5 | 10,5 |
| АХ 80-50-200б | 40 23-63 |
34 37-30 |
2900 | 4,5 | 7,7 |
Электродвигатели насоса АХ 80-50-200
| Марка | N квт | Обороты/мин |
| А160S2 | 15 | 2900 |
| А160М2 | 18,5 | 2900 |
| А180S2 | 22 | 2900 |
| А180М2 | 30 | 2900 |
Условное обозначение
АХ(Е)80-50-200(а,б)–К(Е,И)–(СД, 55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
80 - диаметр всасывающего патрубка, мм;
50 - диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочих колес;
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.
Патрубки насосов:
всасывающий Ду-80, напорный Ду-50.

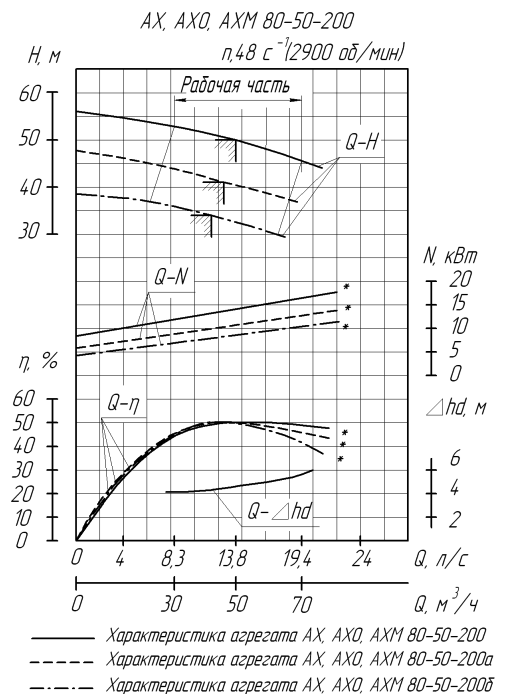

Напорные характеристики АХ 80-50-200
|
|

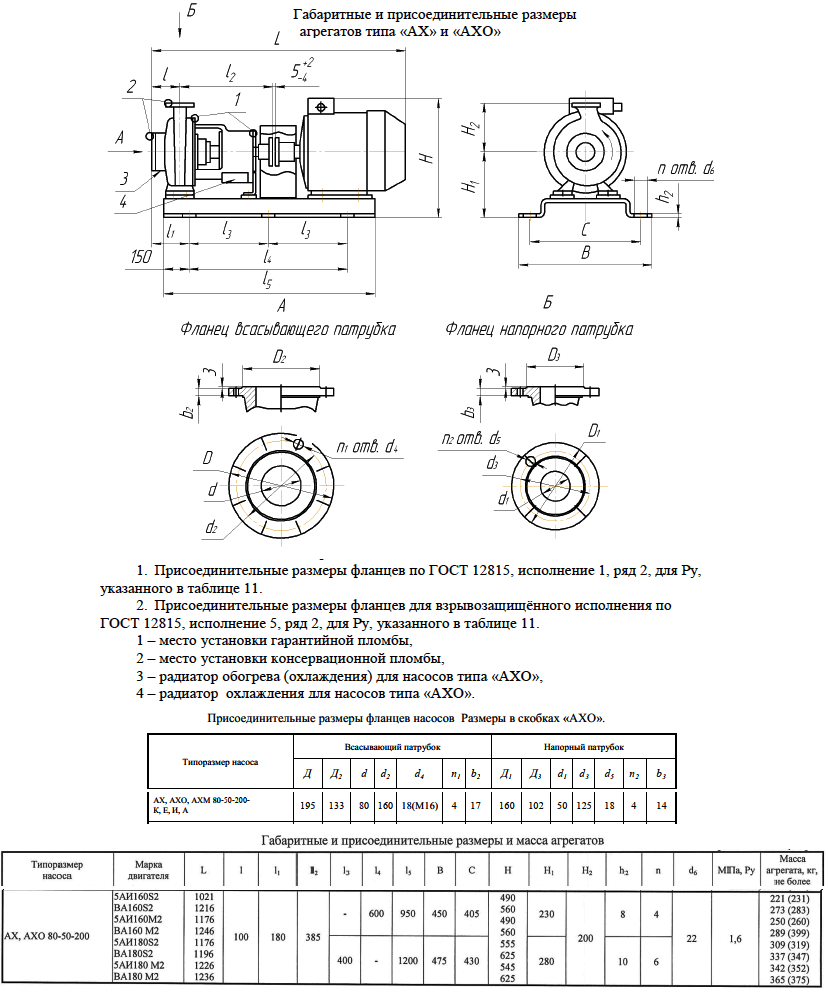

Габаритные и присоединительные размеры, электродвигатели и вес агрегатов
|
458-310-426
427-771-322
618-591-711
