Технические характеристики АХ 80-65-160
Характеристики насосов АХ 80-65-160 для перекачивания агрессивных жидкостей, содержащих абразивные частицы.
Таблица технических характеристик насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
N номин. квт |
| АХ 80-65-160 | 50 30-70 |
32 34,5-28 |
2900 | 4,5 | 7,6 |
| АХ 80-65-160а | 45 22-67 |
26 27,5-22,5 |
2900 | 4,5 | 5,8 |
| АХ 80-65-160б | 40 16-61 |
20 21-17,5 |
2900 | 4,5 | 4,4 |
Электродвигатели насоса АХ 80-65-160
| Марка | N/ квт | Обороты/мин |
| А132М2 | 11,0 | 2900 |
| А160S2 | 15,0 | 2900 |
| А160М2 | 18,5 | 2900 |
Условное обозначение
АХ(Е)80-65-160(а,б)–К(Е,И)–(СД, 55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
80 - диаметр всасывающего патрубка, мм;
65 - диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочего колеса (первая, вторая);
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.

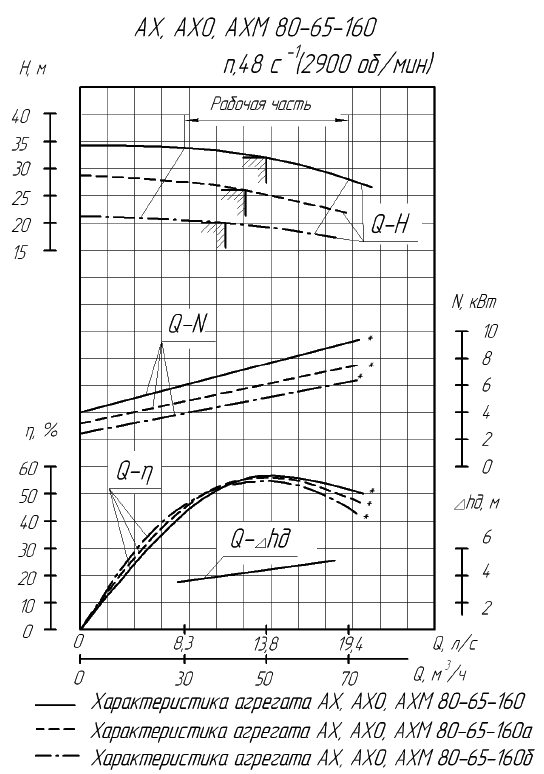

Напорные характеристики АХ 80-65-160
|
|

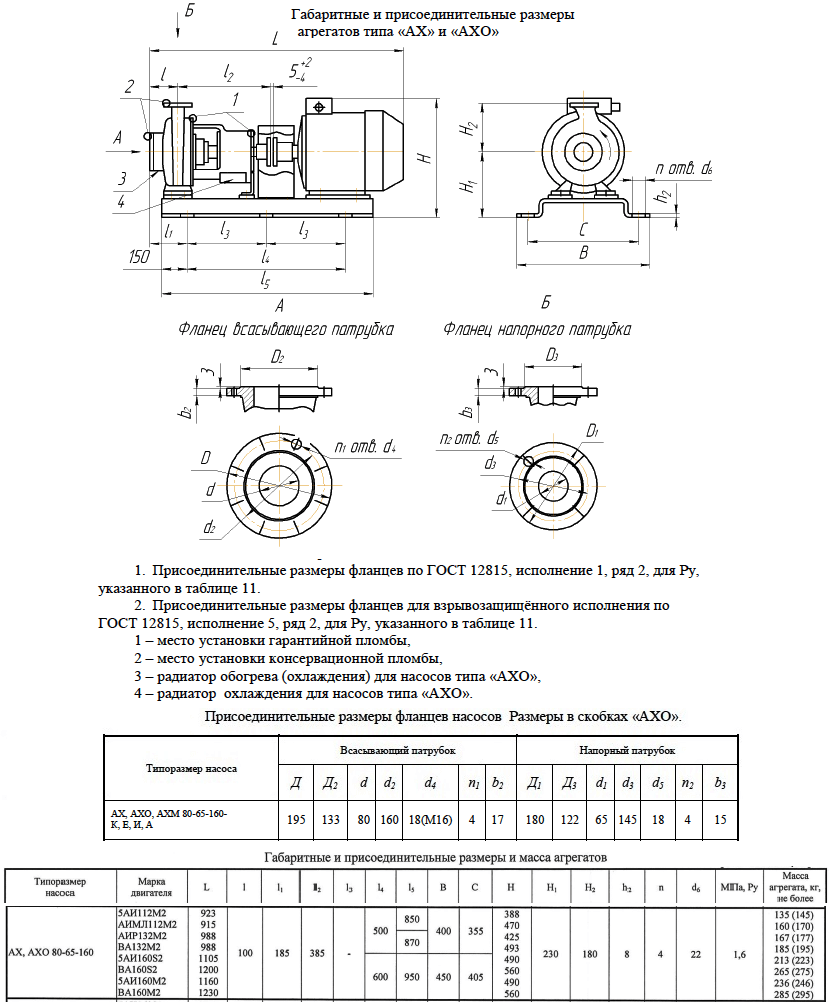

Габаритные и присоединительные размеры, электродвигатели и вес агрегатов
|
