Технические характеристики насосов АНМ 8/40




Аммиачный насос АНМ 8/40 Параметры и технические характеристики аммиачного насоса АНМ 8/40 базового исполнения:
- подача: 8 м³/час;
- напор: 40 м;
- диапазон подачи: от 4,4 м³/час до 11 м³/час;
- диапазон напора: от 41 до 38 м;
- мощность, потребляемая насосом: 2,7 квт;
- электропривод: взрывозащищенный электродвигатель 4 квт (2В100S2);
- количество оборотов: 2900 в минуту;
- всасывающий патрубок Ду-40, Ру-6, и напорный Ду-32, Ру-6;
- допускаемый кавитационный запас (ДКЗ) АНМ 8/40 не более 2,5 м;
- КПД насоса: 40%;
- КПД агрегата: 33%;
- проточные детали насоса выполнены из углеродной стали;
- уровень звуковой мощности в электроагрегата: не более 98 дБА;
- масса электроагрегата: 102 кг;
- климатическое исполнение - У2 (ГОСТ 15150-69);

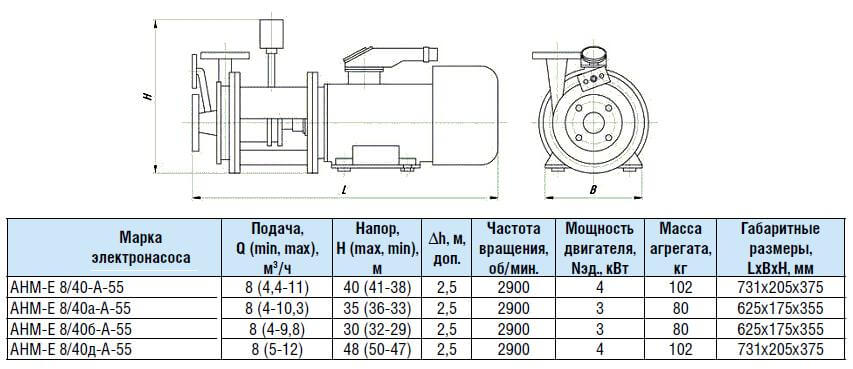

- габаритные размеры электронасоса:
  L: длина: 731 мм;
  B: ширина: 205 мм;
  H: высота: 375 мм.

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Центробежные насосы типа АНМ используются для перекачки жидкого аммиака.

По техническому устройству АНМ 8/40 - горизонтальные одноступенчатые моноблочные аммиачные насосы с осевым подводом и вертикальным вверх отводом перекачиваемой среды.

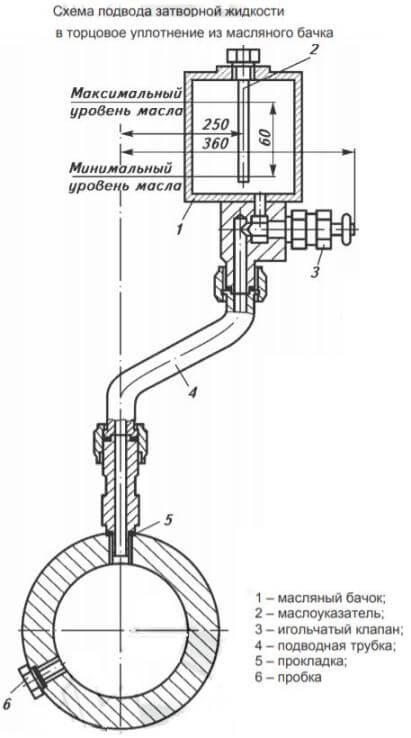

Уплотнение насоса двойное торцовое (55) с подводом в камеру уплотнения затворной жидкости.

Для обеспечения привода аммиачных насосных агрегатов применяются только сертифицированные трехфазные взрывозащищенные электродвигатели.
Мощность электродвигателей, монтируемых в насосы АНМ 8/40 - 3; 4 квт.
Частота оборотов электродвигателя 2900 в минуту.

Давление на входе в моноблочные аммиачные насосы с двойным торцовым уплотнением - 0,8 МПа.

Внешняя утечка жидкости не превышает 0,03 л/час.

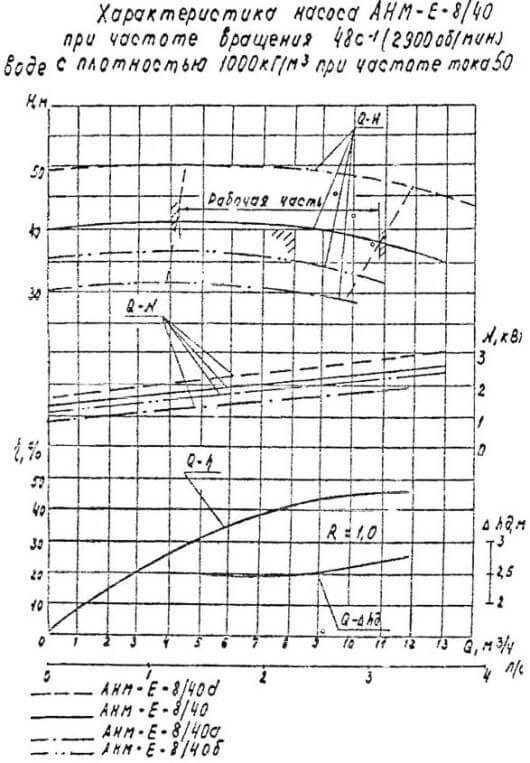

Технические характеристики насоса АНМ 8/40


Чертеж, характеристики, схема подвода затворной жидкости
