Технические характеристики насоса АВЗ-125Д

Вакуумный насос АВЗ-125Д
Технические характеристики насосов вакуумных АВЗ-125Д и золотниковых электронасосных агрегатов приведены в таблице 1 (марка насоса, быстродействие, остаточное давление, электродвигатель, его мощность, число оборотов, масса насосного агрегата).

Вакуумные насосы АВЗ-125Д предназначаются для создания вакуума в стационарных вакуумных установках во многих отраслях промышленности.
В электронасосных агрегатах насосы АВЗ комплектуются трехфазными электродвигателями, в качестве которых используются электродвигатели асинхронные. В данном виде электронасоса монтируется асинхронный двигатель с короткозамкнутым ротором общепромышленного исполнения.

Насос АВЗ-125Д вакуумный не предназначен для откачивания взрывоопасных, отравляющих, разъедающих черные металлы, вступающих в реакцию со смазочными маслами сред. Такие насосы не предназначены для работы во взрывоопасных производствах и помещениях.

Условное обозначение
АВЗ-125Д УХЛ4,2, где:
- Агрегат Вакуумный Золотниковый;
- 125: быстродействие насоса, л/с;
- Д: двухступенчатый агрегат;
- УХЛ: климатическое исполнение;
- 4,2: категория размещения.

Электропитание АВЗ-125Д
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Быстродействие
л/с
Ост. давление
мм.рт.ст
Мощность двигателя
квт
Об/мин
Масса
агрегата
кг
АВЗ-125Д 125 0,005 15,0 1500 920

Рабочая жидкость: вакуумное масло ВМ-1.
Объем масла, заливаемого на одну заправку: 20±1 л.
Охлаждение насоса водяное.
Расход воды не более 1,25 м³/ч.
77 дБа - уровень звука на расстоянии 1 м от работающего агрегата.

Насосы АВЗ-125Д производятся в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.
Используется для замены насосов НВЗ-100Д, ВН-6ГМ.

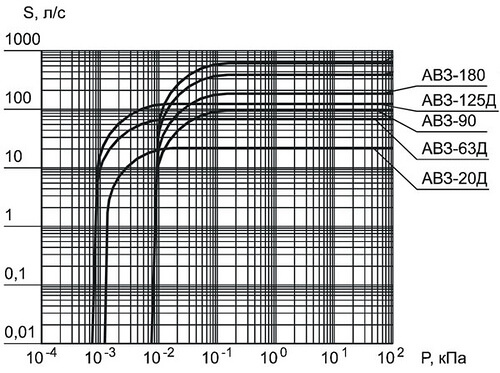

Рис. 1 Характеристики насоса.

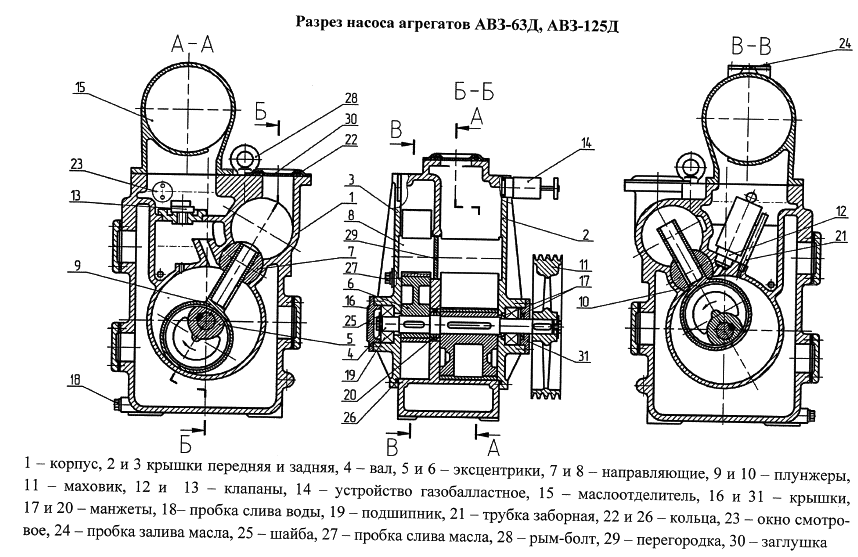

Рис. 2 Разрез вакуумного насоса АВЗ-125Д.

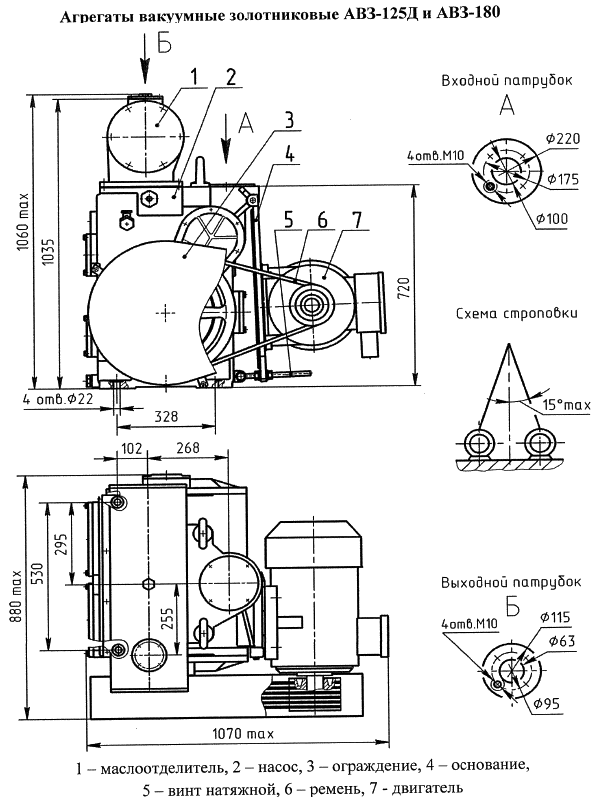

Рис. 3 Габаритный чертеж насосного агрегата.

Рис.1 Характеристики насоса
Рис.2 Разрез насоса
Рис.3 Габаритный чертеж агрегата АВЗ-125Д
