Характеристики технические БА 10-50



БА 10-50 Технические характеристики насосных повысительных бустерных агрегатов БА 10-50.
Бустерные насосы и агрегаты предназначаются для промышленного, коммунального и сельскохозяйственного водоснабжении и обеспечивают повышение напора воды в системах водоснабжения и циркуляции.

Условное обозначение:
БА 10-50-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 10: подача номинальная, м³/час;
- 50: напор номинальный, м;
- Тр: температура воды до +70°C (без индекса Тр температура воды до +35°C);
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Насосы (агрегаты) БА 10-50 повышают напор воды при использовании в системах циркуляции и водоснабжения (холодного и горячего), при температуре воды до плюс 35°C (исполнение насоса без индекса Тр) и не более плюс 70°C (исполнение насоса Тр).

Насосные агрегаты включают в свой состав трехфазные погружные водозаполненные асинхронные электродвигатели (мощность 2,2 квт, частота оборотов вала 2900 в минуту) и для перекачивания воды скважинные центробежные насосы многоступенчатой конструкции.
Применяемые в агрегатах электроприводы - с короткозамкнутым ротором асинхронные электродвигатели

Электроснабжение агрегатов БА 10-50 от сети переменного трехфазного тока, номинальным напряжением 400 В, номинальной частотой 50 Гц.

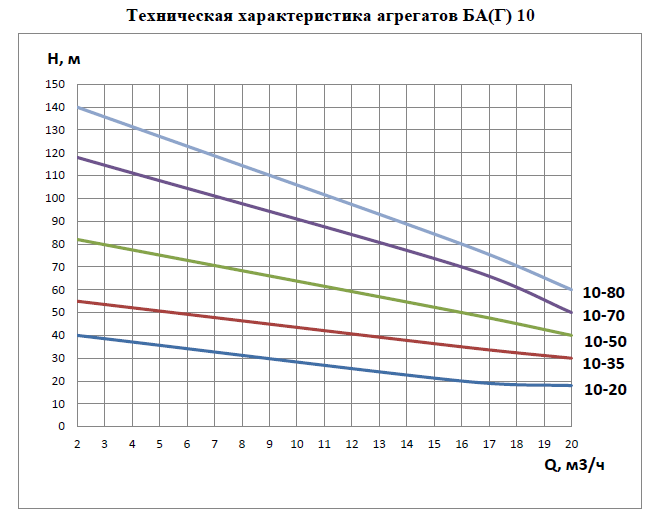

Напорные характеристики БА(Г)

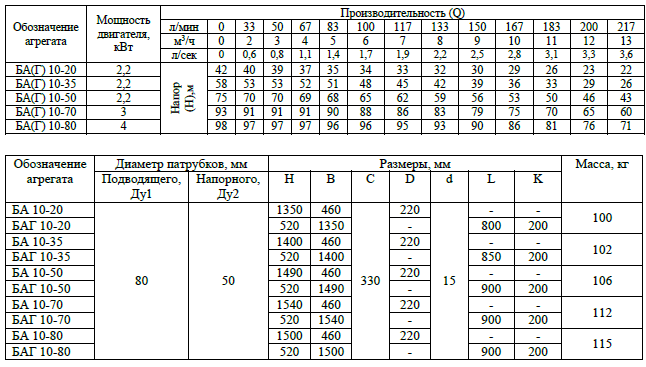

Технические характеристики бустерных агрегатов БА(Г)


Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
