Характеристики технические БА 10-70

Технические характеристики повысительных насосных бустерных агрегатов БА 10-70.
Бустерные насосы и агрегаты используются в промышленности, коммунальном и сельском хозяйстве для обеспечения повышение напора воды в системах водоснабжения и циркуляции.

Условное обозначение:
БА 10-70-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 10: номинальная подача, м³/час;
- 70: номинальный напор, м;
- Тр: с индексом Тр вода +70°C (без Тр - вода +35°C);
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Насосы БА 10-70 повышают напор воды при эксплуатации в системах циркуляции и водоснабжения (горячего и холодного), при температуре воды до плюс 70°C (исполнение насоса с индексом Тр) и не более плюс 35°C (исполнение насоса без обозначения Тр).

В состав насосных агрегатов входят погружные трехфазные водозаполненные асинхронные электродвигатели (мощность 3 квт, частота вращения вала 2900 в минуту) и скважинные для перекачивания воды центробежные насосы многоступенчатой конструкции.
Устанавливаемые в агрегатах приводы - асинхронные с короткозамкнутым ротором электродвигатели

Электроснабжение насосных агрегатов БА 10-70 от сети трехфазного переменного тока, номинальным напряжением 400 В, номинальной частотой 50 Гц.

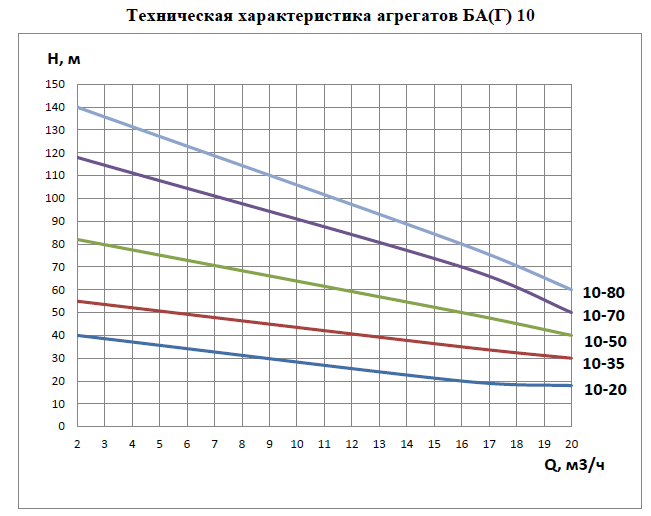

Напорные характеристики БА(Г)

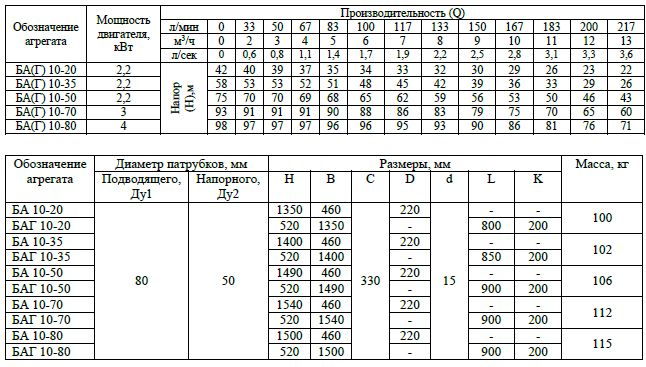

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
