Характеристики технические БА 16-35

Технические характеристики бустерных агрегатов БА 16-35.
Бустерные насосы (агрегаты) применяются в промышленности, коммунальном и сельском хозяйстве для повышения напора воды в системах циркуляции и водоснабжения.

Условное обозначение:
БА 16-35-Тр УХЛ4, где:
- БА: бустерный агрегат;
- 16: номинальная подача, м³/час;
- 35: номинальный напор, м;
- Тр: вода температурой до 70°C (если индекс Тр отсутствует - вода температурой до 35°C);
- УХЛ4: климатическое исполнение и категория размещения.

Насосы (агрегаты) БА 16-35 перекачивают холодную воду температурой не выше +35°C (насос без индекса Тр) и горячую воду температурой, до +70°C (индекс Тр в обозначении).

В комплектации насосных агрегатов - скважинные для воды многоступенчатые центробежные насосы и погружного типа с короткозамкнутым ротором водозаполненные асинхронные электродвигатели (мощность 3 квт, частота вращения вала 2900 в минуту).

Электроснабжение бустерных агрегатов БА 16-35 от сети трехфазного переменного тока, напряжением 400 В, номинальной частотой 50 Гц.

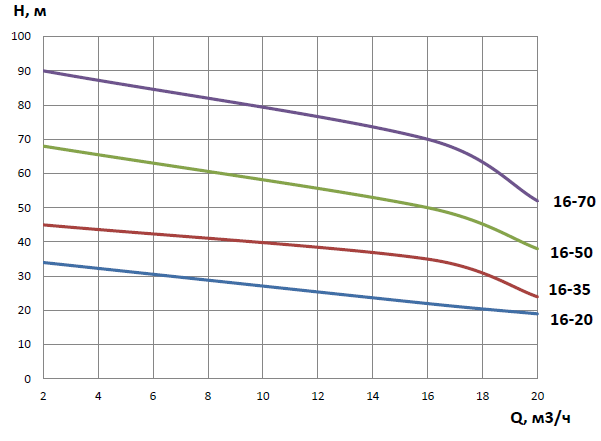

Напорные характеристики БА(Г)

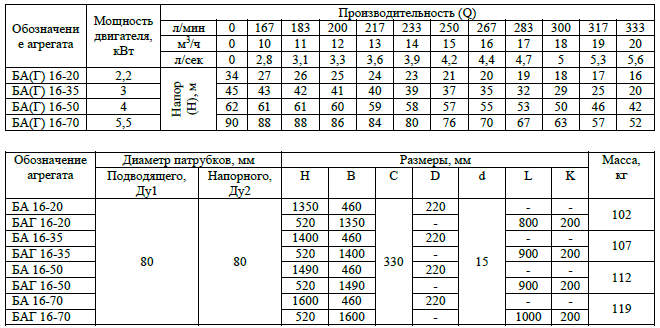

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
