Характеристики технические БА 6,5-20

Технические характеристики повысительных насосных агрегатов БА 6,5-20.
Насосы используются в промышленном, сельскохозяйственном и коммунальном водоснабжении для повышения напора воды.


Условное обозначение:
БА 6,5-20-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 6,5: номинальная подача, м³/час;
- 20: номинальный напор, м;
- Тр: исполнение по температуре перекачиваемой воды 70°C (без обозначения для воды температурой до 35°C);
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Бустерные насосы БА 6,5-20 используются для повышения напора воды в циркуляционных системах, холодном и горячем водоснабжении, при температуре воды до +35°C (без обозначения) и до +70°C (обозначается Тр).

В агрегаты включены - погружные трех фазные водозаполненные асинхронные электродвигатели с короткозамкнутым ротором (мощностью 1,1 квт, 2900 оборотов в минуту) и скважинные многоступенчатые центробежные насосы для перекачивания воды.

Электропитание насосов БА 6,5-20 от сети трехфазного переменного тока, номинальным напряжением 400 В, номинальной частотой 50 Гц.

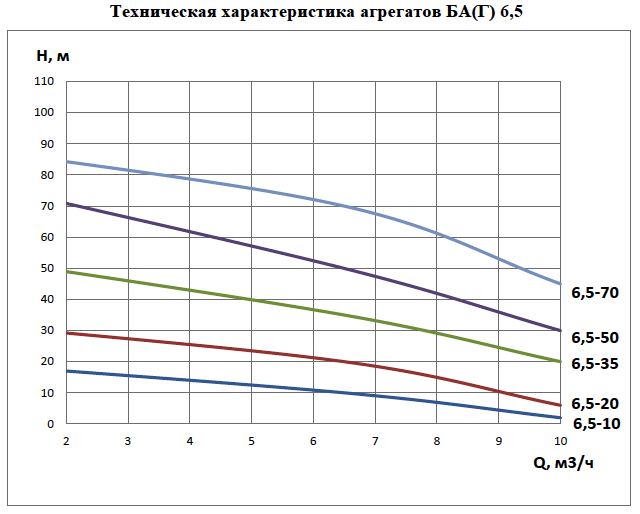

Напорные характеристики БА(Г)

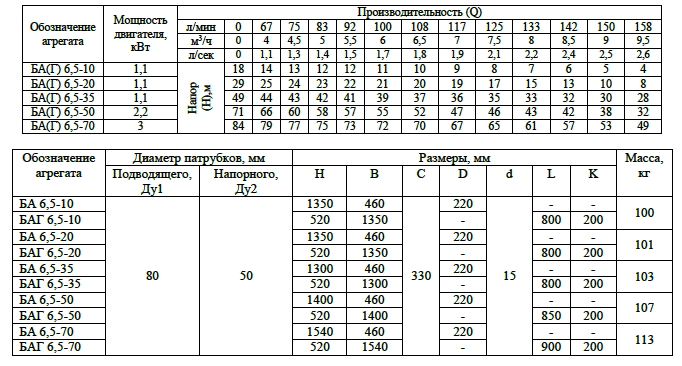

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
