Характеристики технические БА 6.5-35

Технические характеристики повысительных электронасосных агрегатов БА 6.5-35.
Насосы применяются в промышленном, сельскохозяйственном и коммунальном водоснабжении с целью повышения напора воды.


Условное обозначение:
БА 6.5-35-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 6,5: подача, м³/час;
- 35: напор, м;
- Тр: наличие индекса Тр в маркировке - насос для воды температурой плюс 70°C (отсутствие индекса ТР - для воды температурой до плюс 35°C);
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Бустерные насосы и агрегаты БА 6.5-35 используются для повышения напора воды в системах водоснабжения (холодного - вода температурой не выше 35°C и горячего - вода температурой до +70°C), в системах циркуляции.

В бустерные агрегаты включены - трехфазные электродвигатели с короткозамкнутым ротором и многоступенчатые скважинные центробежные насосы для перекачивания воды.
Устанавливаемые в насосных агрегатах приводы - водозаполненные асинхронные электродвигатели погружного типа (мощность двигателя 2,2 квт, число оборотов вала 2900 в минуту).

Электроснабжение электроагрегатов БА 6.5-35 от сети переменного трехфазного тока, номинальным напряжением 400 В, номинальной частотой 50 Гц.

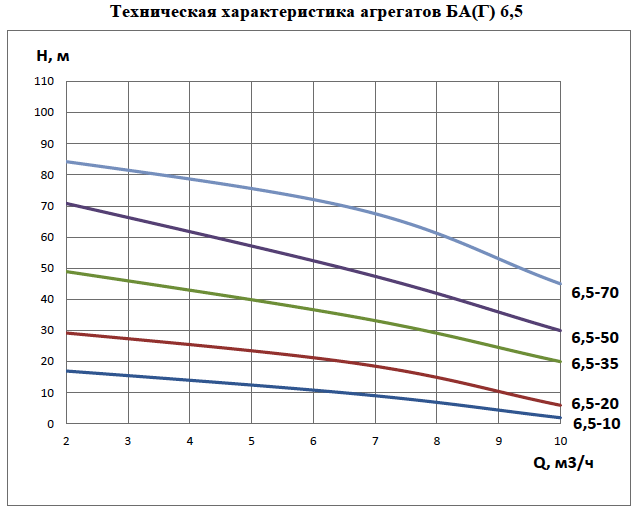

Напорные характеристики БА(Г)

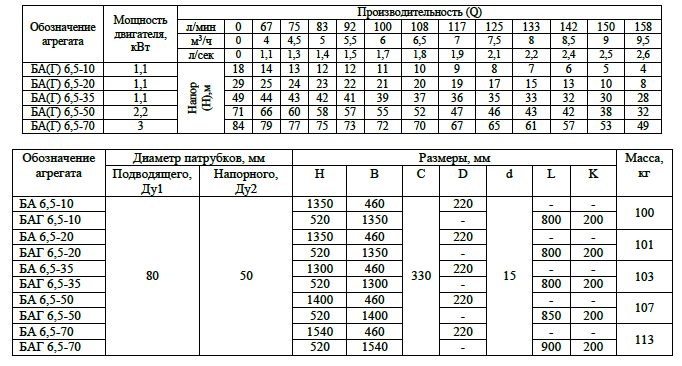

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
