Характеристики технические БА 6.5-70

Технические характеристики повысительных насосных агрегатов БА 6.5-70.
Насосы используются в сельскохозяйственном, коммунальном и промышленном водоснабжении для повышения напора воды.


Условное обозначение:
БА 6.5-70-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 6,5: подача номинальная, м³/час;
- 70: напор номинальный, м;
- Тр: индекс в обозначении агрегата для воды температурой плюс 70°C (без индекса для воды температурой до плюс 35°C);
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Бустерные насосы (агрегаты) БА 6.5-70 предназначаются для повышения напора воды в системах циркуляции, горячего (Тр - вода до +70°C) и холодного (вода до +35°C) водоснабжения.

В бустерные агрегаты входят - трехфазные электродвигатели с короткозамкнутым ротором и скважинные для перекачивания воды многоступенчатые центробежные насосы.
Применяемые в агрегатах приводы - водозаполненные погружные асинхронные электродвигатели (мощность электропривода 3 квт, частота оборотов вала 2900 в минуту).

Электропитание насосных агрегатов БА 6.5-70 от сети переменного трехфазного тока, номинальным напряжением 400 В, номинальной частотой 50 Гц.

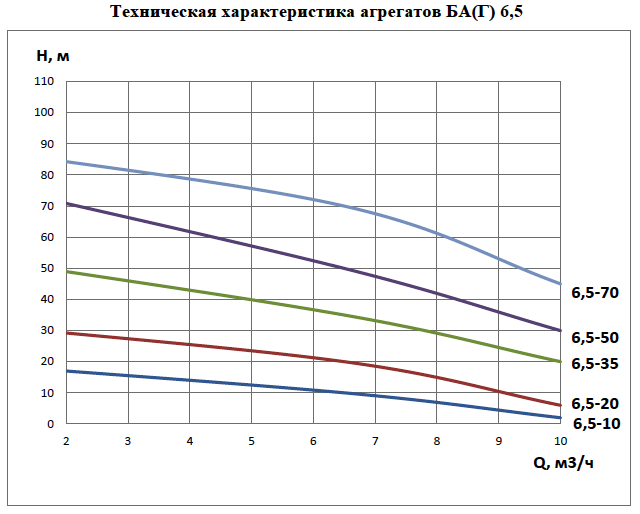

Напорные характеристики БА(Г)

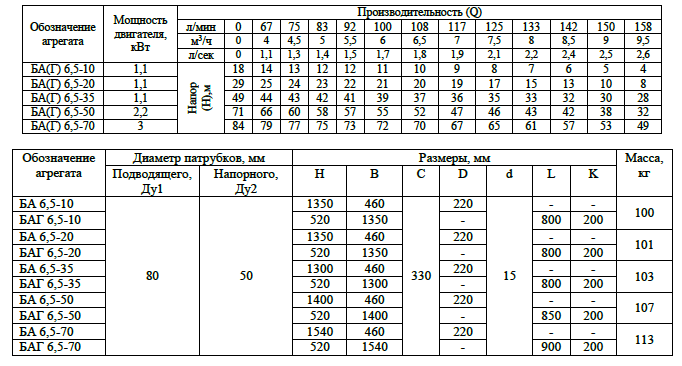

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
