Технические характеристики насосов

Насос ЦН Насос ЦН - технические характеристики.
Двухступенчатый с односторонним входом центробежный насос, предназначенный для перекачки воды и других неагрессивных жидких сред.

Условное обозначение
на примере ЦН 400-210 УХЛ4, где
- ЦН: центробежный насос;
- 400: подача номинальная, м³/час;
- 210: номинальный напор;
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электроподключение
- переменный трехфазный ток;
- сеть напряжением: 380 В;
- ток частотой: 50 Гц.

Электродвигатель, которым комплектуется насосный агрегат ЦН, общепромышленного назначения.
Асинхронный электродвигатель, входящий в состав электронасосного агрегата - с короткозамкнутым ротором трехфазный.
Типоразмер электропривода в каждом электронасосном агрегате серии АИР.

Для монтажа в электроагрегаты насосные ЦН взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение насоса
- ток трехфазный переменный;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов

Таблица 1. Технические характеристики насосов
Марка Подача
м³/час
Напор
м
N двиг
квт
Фланец вход.
мм
Фланец выход.
мм
ЦH400/105 400 105 200 250 200
ЦН400-105а 380 96 160 250 200
ЦН400-105б 360 83 132 250 200
ЦН400-210 400 210 400 250 200
ЦН400-210а 380 192 315 250 200
ЦН400-210б 360 166 250 250 200
ЦН1000-180-3 1000 180 630 350 250
ЦН1000-180а-3 900 157 500 350 250

Рабочие характеристики, габаритные и присоединительные размеры насосов и агрегатов представлены ниже (на примере ЦН 400-210).

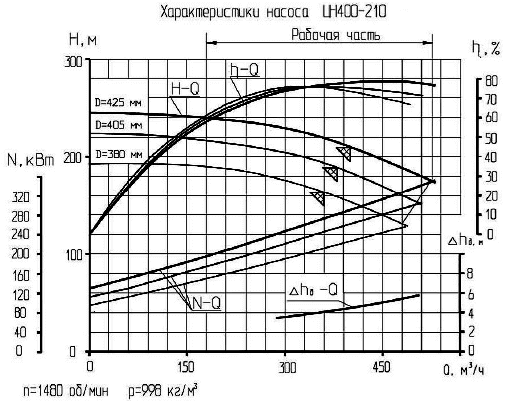

Рабочие характеристики насоса

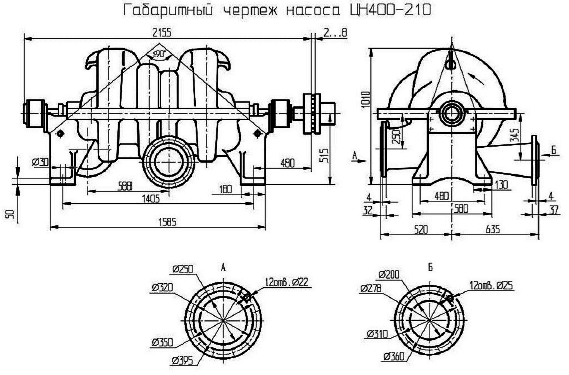

Габаритные и присоединительные размеры насоса

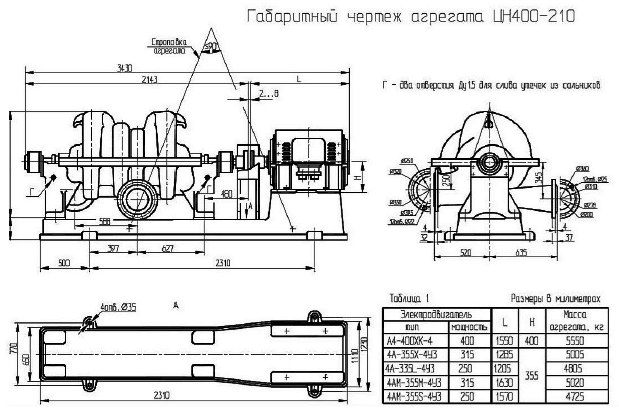

Габаритные и присоединительные размеры насосного агрегата
