Технические характеристики насоса ЦНЛ 25/100-0.55/2



Циркуляционный насос ЦНЛ 25/100-0.55/2 Технические характеристики одноступенчатого моноблочного циркуляционного насоса ЦНЛ 25/100-0.55/2, предназначенного для перекачки технически чистой воды и жидкостей, имеющих сходство с водой, в городских и производственных системах водоснабжения, отопления, кондиционирования и орошения.

В составе электронасоса ЦНЛ 25/100-0.55/2 - одноступенчатый моноблочный циркуляционный консольный насос и трех фазный асинхронный электродвигатель мощностью 0,55 квт в общепромышленном или взрывобезопасном исполнении. Частота вращения вала насоса 2950 оборотов в минуту.

Циркуляционный насос ЦНЛ перекачивает технически чистую воду, спирт, охлаждающие и другие жидкости температурой не выше +150°C.

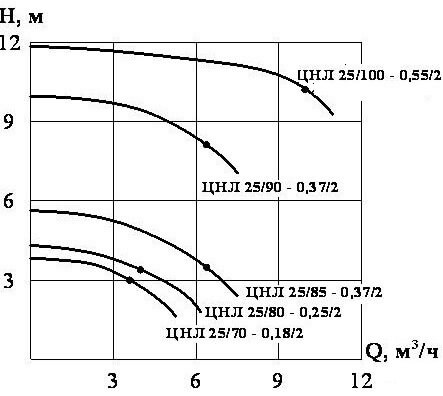

Рисунок 1: напорные характеристики - циркуляционный насос ЦНЛ 25/100-0.55/2.
Рисунок 2: чертеж центробежного насоса циркуляционного ЦНЛ 25/100-0.55/2 с описанием комплектующих деталей.


Рис.1 Напорные характеристики насоса ЦНЛ 25/100-0.55/2




Рис.2 Чертеж электронасоса ЦНЛ 25/100-0.55/2

1. Корпус 2. Фонарь 3. Рабочее колесо 4. Вал
5. Муфта 6. Гайка с левой резьбой 7. Торцевое уплотнение
8. Двигатель 9. Крепёж 10. Уплотнение из паронита
