Технические характеристики насоса ЦНЛ 50/125-1.5/2



Циркуляционный насос ЦНЛ 50/125-1.5/2 Технические характеристики моноблочного циркуляционного насоса ЦНЛ 50/125-1.5/2, предназначенного для перекачивания чистой воды в системах городского и промышленного водоснабжения, отопления, кондиционирования.

Электронасос ЦНЛ 50/125-1.5/2 включает - вертикальный циркуляционный консольного типа насос и трехфазный асинхронный электродвигатель мощностью 1,5 квт общепромышленного или взрывозащищенного исполнения с частотой вращения вала 2950 или 1450 оборотов в минуту.

Циркуляционный насос ЦНЛ перекачивает воду, охлаждающие жидкости, спирт и другие жидкости температурой от -40 до +150°C.

Рисунок 1: напорные графические характеристики - циркуляционный насос ЦНЛ 50/125-1.5/2.
Рисунок 2: чертеж центробежного насоса циркуляционного ЦНЛ 50/125-1.5/2 с описанием комплектующих деталей.

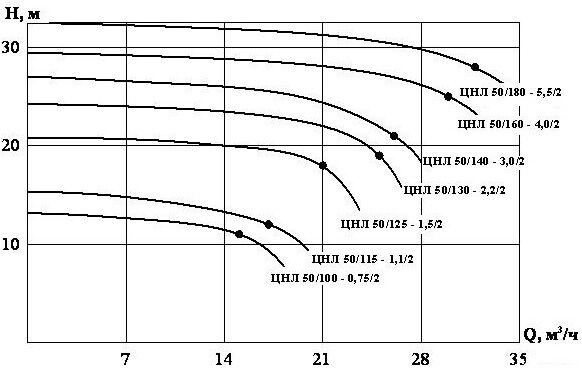

Рис.1 Напорные характеристики насоса ЦНЛ 50/125-1.5/2




Рис.2 Чертеж электронасоса ЦНЛ 50/125-1.5/2

1. Корпус 2. Фонарь 3. Рабочее колесо 4. Вал
5. Муфта 6. Гайка с левой резьбой 7. Торцевое уплотнение
8. Двигатель 9. Крепёж 10. Уплотнение из паронита
