Технические характеристики насоса ЦНЛ 80/160-5.5/2



Циркуляционный насос ЦНЛ 80/160-5.5/2 Технические характеристики моноблочного циркуляционного насоса ЦНЛ 80/160-5.5/2, предназначенного для перекачивания технической воды в системах промышленного и городского водоснабжения, отопления и кондиционирования.

Электроагрегат ЦНЛ 80/160-5.5/2 включает в свой состав - вертикальный консольный циркуляционный моноблочный насос и трехфазный асинхронный электродвигатель мощностью 5,5 квт общего назначения или взрывобезопасного исполнения с частотой вращения вала 2950 или 1450 оборотов в минуту.

Циркуляционный насос ЦНЛ перекачивает воду, спирт, охлаждающие и другие жидкости температурой от -40 до +150°C.

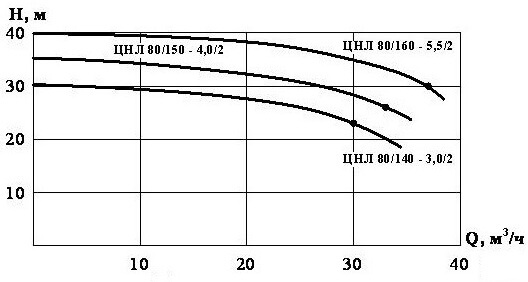

Рисунок 1: напорные графические характеристики - циркуляционный насос ЦНЛ 80/160-5.5/2.
Рисунок 2: чертеж центробежного насоса циркуляционного ЦНЛ 80/160-5.5/2 с описанием комплектующих деталей.


Рис.1 Напорные характеристики насоса ЦНЛ 80/160-5.5/2




Рис.2 Чертеж электронасоса ЦНЛ 80/160-5.5/2

1. Корпус 2. Фонарь 3. Рабочее колесо 4. Вал
5. Муфта 6. Гайка с левой резьбой 7. Торцевое уплотнение
8. Двигатель 9. Крепёж 10. Уплотнение из паронита
