Характеристики ЭЦВ 10-100-80 нро

Технические и рабочие характеристики, параметры ЭЦВ 10-100-80 нро:
- подача номинальная: 100 м³/час;
- напор номинальный: 80 м;
- диапазон подачи: от 80 м³/час до 120 м³/час;
- диапазон напора: от 63 до 83 м;
- диаметр насоса максимальный: 235 мм;
- минимальный/максимальный внутренний диаметр обсадной труба скважины: 250/301 мм;
- длина насосной части, A: 606 мм;
- присоединительный размер: фланец (DN150, Спец);
- направление вращения: CCW;
- электропривод ЭЦВ 10-100-80 нро;
    асинхронный электродвигатель ПЭДВ 10-33;
    номинальная мощность: 33 квт;
    частота оборотов вала: 2900 в минуту;
    длина, B: 874 мм;
    ток номинальный: 76А;
    тип защиты: IP-68;
- длина электронасоса, L: 1480 мм;
- максимальный КПД насосного агрегата : 64,7%;
- масса электроагрегата: 194 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос.

Условное обозначение
ЭЦВ 10-100-80 нро, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 10: дюйм, диаметр обсадной трубы внутренний (1 дюйм=25,4 мм);
- 100: м³/час, подача;
- 80: м, напор;
- нро: материал деталей проточной части (рабочие колеса, корпус насоса, направляющие аппараты - нержавеющая сталь 12Х18Н10Т; вал насоса - нержавеющая сталь 20Х13; статор электропривода - сталь).

Погружной насос ЭЦВ 10-100-80 нро, с целью защиты и автоматического управления, в режиме водоподъема, рекомендуется комплектовать станцией СУЗ-100 (30-100А) или станцией управления и защиты HMS Control L2-80 (35...80А).

ВНИМАНИЕ!!!
Насос ЭЦВ должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание насоса:
ток переменный трехфазный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос центробежный ЭЦВ 10-100-80 нро - рабочие характеристики, присоединительные и габаритные размеры агрегата.

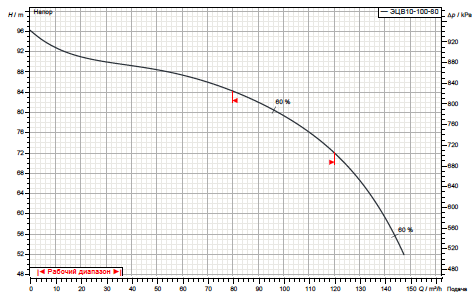

Рис.1 Рабочие характеристики насоса

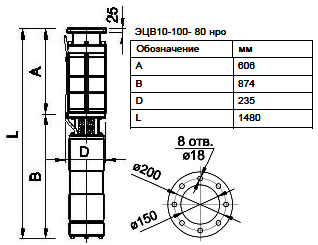

Рис.2 Присоединительные и габаритные размеры агрегата

В насосный агрегат ЭЦВ, предназначенный для перекачивания воды из артезианской скважины, входит - многоступенчатый вертикальный центробежный погружной насос и асинхронный водонаполненный трехфазный электродвигатель ПЭДВ.

Для производства корпусов насоса и электродвигателя ПЭДВ используется прочная сталь.
Насос ЭЦВ 10-100-80 нро должен перекачивать воду, рабочая температура которой, не превышает 25°C.
