Характеристики ЭЦВ 10-120-120 нро

Технические, рабочие характеристики, параметры электронасоса ЭЦВ 10-120-120 нро:
- производительность: 120 м³/час;
- напор номинальный: 120 м;
- диапазон производительности: от 105 м³/час до 130 м³/час;
- диапазон напора: от 127 до 112 м;
- внутренний диаметр обсадной трубы скважины, минимальный/максимальный: 250/301;
- диаметр насоса максимальный: 235 мм;
- направление вращения: CCW;
- длина насосной части A: 801 мм;
- присоединительный размер: фланец (DN150,Спец);
- электропривод ЭЦВ 10-120-120 нро;
   асинхронный электродвигатель ПЭДВ 10-55 мощностью: 55 квт;
   количество оборотов вала: 2900 в минуту;
   ток номинальный: 110А;
   длина B: 1014 мм;
   тип защиты: IP-68;
- максимальный КПД электронасоса: 73%;
- длина электронасоса L: 1815 мм;
- масса агрегата: 248 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
ЭЦВ 10-120-120 нро, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 10: дюймы, диаметр обсадной трубы внутренний, (1 дюйм=25,4 мм);
- 120: в м³/час, подача номинальная;
- 120: м, напор номинальный, в м;
- нро: материал деталей проточной части насоса (нержавеющая сталь 12Х18Н10Т и нержавеющая сталь 20Х13).

Погружной насос ЭЦВ данного типа, в режиме водоподъема и с целью защиты и автоматического управления рекомендуется комплектовать станцией управления и защиты HMS Control L2-160 (115...160А) или станцией СУЗ-200 (80-200А).

ВНИМАНИЕ!!!
Насос погружной для артезианской скважины должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание насоса:
ток трехфазный переменный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос типа ЭЦВ 10-120-120 нро - рабочие характеристики, присоединительные и габаритные размеры агрегата.

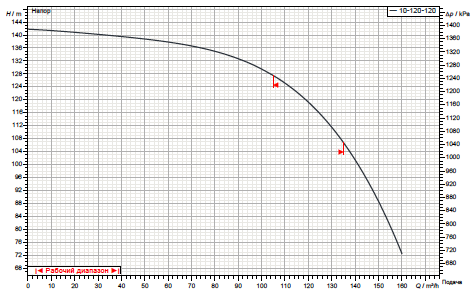

Рис.1 Рабочие характеристики

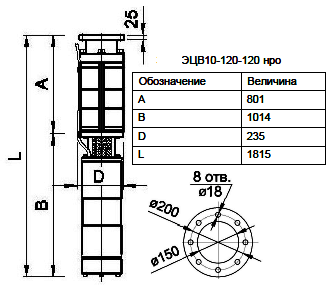

Рис.2 Присоединительные и габаритные размеры агрегата

Центробежный погружной вертикальный насос и трехфазный водонаполненный асинхронный приводной электродвигатель типа ПЭДВ образуют электроагрегат ЭЦВ, предназначенный для подъема чистой воды из артезианской скважины.

Для изготовления деталей проточной части насоса, корпусов насоса и статора электродвигателя применяется прочная нержавеющая сталь.

Насос ЭЦВ 10-120-120 нро должен перекачивать воду температурой не превышающей 25°C.
