Характеристики ЭЦВ 10-140-70 нро

ЭЦВ 10-140-70 нро - технические характеристики:
- максимальный диаметр насоса: 235 мм;
- минимальный внутренний диаметр скважины: 250 мм;
- внутренний диаметр обсадной трубы: 10 дюймов (1 дюйм=25,4 мм);
- номинальная подача: 140 м³/час;
- диапазон подачи: от 110 м³/час до 170 м³/час;
- номинальный напор: 70 м;
- диапазон напора: от 85 до 54 м;
- направление вращения: CCW;
- присоединительный размер: фланец (DN150, Спец);
- длина электронасоса: L-1580 мм;
- длина приводного двигателя: E-874 мм;
- КПД насоса максимальный: 72,4%;
- электропривод ЭЦВ 10-140-70 нро;
- асинхронный электродвигатель ПЭДВ 10-33 мощностью: 33 квт;
- количество оборотов вала: 2900 в минуту;
- номинальный ток: 78А;
- тип защиты: IP-68;
- вес электронасоса: 200 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
ЭЦВ 10-140-70 нро, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 10: диаметр обсадной трубы внутренний в дюймах (10 дюймов, 1 дюйм=25,4 мм);
- 140: номинальная подача, в м³/час;
- 70: номинальный напор, в м;
- нро: материал деталей проточной части (сталь 12Х18Н10Т, сталь 20Х13).

В режиме водоподъема, с целью защиты и для автоматического управления, погружной насос может быть укомплектован станцией СУЗ-100 (30...100А) или станцией управления и защиты HMS Control L2-100 (75...100А).

ВНИМАНИЕ!!!
Насос не может работать без полного погружения в перекачиваемую среду.

Электропитание насоса:
трехфазный переменный ток;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос ЭЦВ 10-140-70 нро - напорные характеристики, габаритно-присоединительные размеры агрегата.

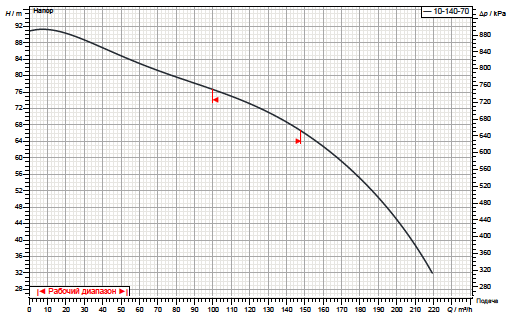

Рис.1 Напорные характеристики насоса

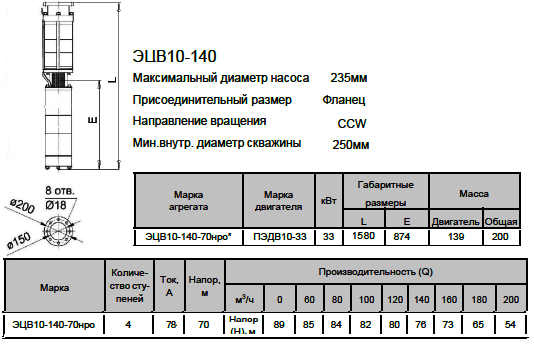

Рис.2 Габаритно-присоединительные размеры агрегата

В электронасос ЭЦВ, для перекачивания чистой воды из артезианской скважины, включен с четырьмя ступенями вертикальный погружной насос и асинхронный трехфазный приводной водонаполненный электродвигатель ПЭДВ.

Для изготовления корпуса насоса и электродвигателя ЭЦВ 10-140-70 нро, в качестве материала, используется прочная нержавеющая сталь.
Насос ЭЦВ подает из скважины чистую воду рабочей температурой не выше 25°C.
