Технические характеристики насоса ЭЦВ 10-160-125 нро

Параметры и технические характеристики вертикального многоступенчатого насоса погружного ЭЦВ 10-160-125 нро:
- подача: 160 м³/час;
- напор: 125 м;
- диапазон подачи: от 120 м³/час до 200 м³/час;
- диапазон напора: от 133 до 88 м;
- внутренний диаметр обсадной трубы: 10 дюймов;
- максимальный диаметр насоса: 235 мм;
- минимальный внутренний диаметр скважины: 250 мм;
- присоединительный размер: фланец;
- длина насоса: L-2200 мм;
- длина двигателя: E-1154 мм;
- электропривод ЭЦВ 10-160-125:
   электродвигатель ПЭДВ 10-75;
   мощность: 75 квт;
   количество оборотов: 3000 в минуту;
   номинальный ток двигателя: 165А;
   КПД: 86%;
- масса электроагрегата: 308 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Для автоматического управления и защиты насос, в режиме водоподъема, комплектуется станцией управления и защиты СУЗ-200 (80-200А) или станцией "СУиЗ Лоцман+L2-200 (200А).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

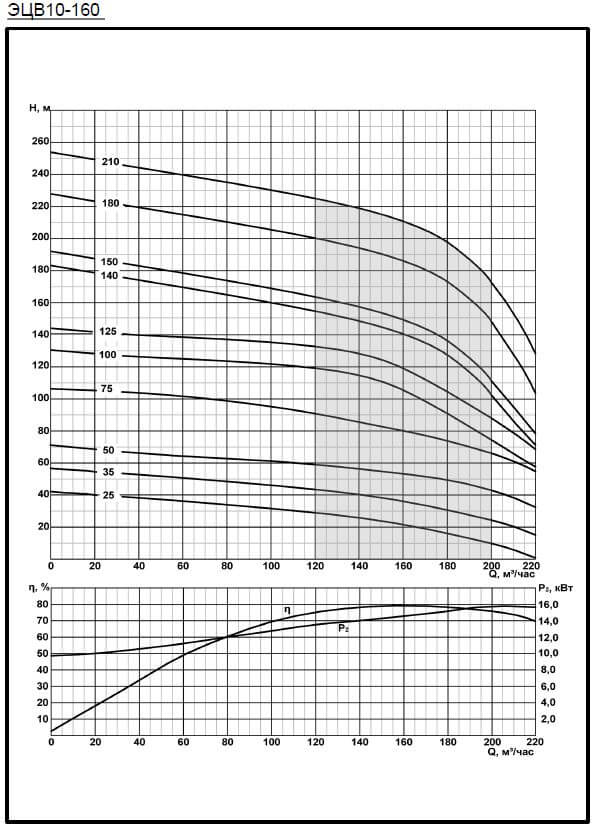

Рис. 1: напорные характеристики погружного насоса ЭЦВ 10-160-125 нро.

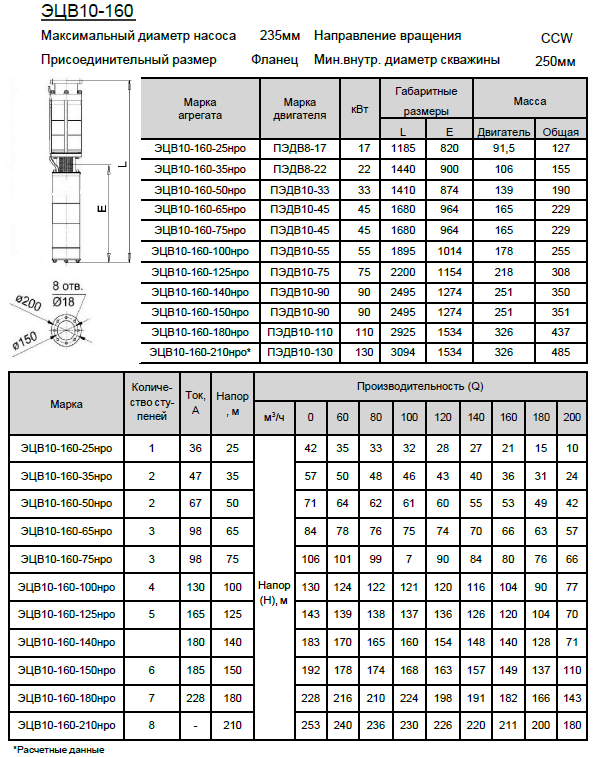

Рис. 2: габаритно-присоединительные размеры электронасоса.

Рис.1 Напорные характеристики насоса

Рис.2 Габаритные и присоединительные размеры

Центробежные насосы ЭЦВ состоят из погружного насоса и водонаполненного приводного трехфазного двигателя марки ПЭДВ 10-75.
Корпуса насоса и электродвигателя изготовлены из прочной нержавеющей стали.
Насос ЭЦВ перекачивает чистую воду из артезианской скважины с температурой не выше 25°C.

ВНИМАНИЕ!!!
Насосы ЭЦВ 10-160-125 нро не могут работать без полного погружении в перекачиваемую воду.
