Характеристики ЭЦВ 10-180-95 нро

Технические и рабочие характеристики, параметры насоса ЭЦВ 10-180-95 нро:
- номинальная подача: 180 м³/час;
- номинальный напор: 95 м;
- подача в интервале: от 140 м³/час до 220 м³/час;
- напор в интервале: от 108 до 63 м;
- минимальный/максимальный внутренний диаметр обсадной трубы: 250/301 мм;
- диаметр насоса: 235 мм;
- присоединительный размер: фланец (DN150, Спец);
- длина насосной части: 816 мм;
- электропривод ЭЦВ 10-180-95 нро:
    асинхронный электродвигатель ПЭДВ 10-55 водонаполненный;
    номинальная мощность: 55 квт;
    количество оборотов вала: 2900 в минуту;
    ток номинальный: 128А;
    длина: E-1079 мм;
    вес: 199 кг;
- максимальный КПД электронасоса: 65,8%;
- длина насосного агрегата: L-1895 мм;
- вес электронасоса: 255 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос.

Условное обозначение
ЭЦВ 10-180-95 нро, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 10: дюйм, внутренний диаметр обсадной трубы;
- 180: подача, в м³/час;
- 95: напор, в м;
- нро: материал деталей проточной части насоса (все детали выполнены из нержавеющей стали: 12Х18Н10Т, 20Х13)

В режиме водоподъема, с целью автоматического управления и защиты центробежный насос ЭЦВ 10-180-95 нро необходимо комплектовать станцией управления и защиты HMS Control L2 160 (115...160A) или станцией СУЗ-200 (80...200А).

ВНИМАНИЕ!!!
Насос ЭЦВ должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание насоса:
переменный трехфазный ток;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1 и 2: погружной насос ЭЦВ 10-180-95 нро - рабочие характеристики, присоединительные и габаритные размеры агрегата.

Рис.1 Рабочие характеристики насоса

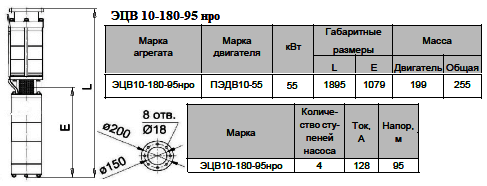

Рис.2 Присоединительные и габаритные размеры агрегата

ЭЦВ 10-180-95 нро - агрегат, перекачивающий чистую воду из артезианской скважины, включает насос погружной ЭЦВ и водонаполненный асинхронный трехфазный электродвигатель ПЭДВ 10-55.

Для изготовления корпуса насоса и электродвигателя ПЭДВ используется только высокопрочная нержавеющая сталь.

Насос ЭЦВ для скважины должен перекачивать воду, рабочая температура которой не превышает 25°C.
