Характеристики ЭЦВ 10-77-230 нрк

Характеристики насоса ЭЦВ 10-77-230 нрк:
- подача: 77 м³/час;
- напор: 230 м;
- рабочий диапазон подачи: от 60 до 100 м³/час;
- рабочий диапазон напора: от 256 до 199 м;
- максимальный диаметр насоса: 235 мм;
- диаметр обсадной трубы внутренний: не менее/не более - 250/301 мм;
- A, длина насоса: 751 мм;
- присоединительный размер: резьба СП-114-Д, Гост 663 (DN100);
- электродвигатель ЭЦВ 10-77-230 нрк:
- асинхронный водонаполненный электродвигатель типа ПЭДВ 10-75;
   мощность: 75 квт;
   ток номинальный: 160А;
   частота вращения вала: 2900 в минуту;
   B, длина: 1209 мм;
   вид защиты: IP-68;
- максимальный КПД электроагрегата: 56,8%;
- L, длина агрегата: 1960 мм;
- вес агрегата: 283 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
ЭЦВ 10-77-230 нрк, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 10: дюйм, внутренний диаметр обсадной трубы скважины (1дюйм=25,4 мм);
- 77: м³/час, номинальная подача;
- 230: м, номинальный напор;
- нрк: материал деталей проточной части насоса (рабочие колеса: нержавеющая сталь 12Х18Н10Т, направляющие аппараты: пластмасса, корпус: сталь, вал: нержавеющая сталь 20Х13).

В режиме водоподъема, погружной насос типа ЭЦВ 10-77-230 нрк, для автоматического управления и защиты, рекомендуется оснащать станцией СУЗ-200 (80...200А ) или станцией управления и защиты HMS Control L3.1-200-Т (153...200А).

ВНИМАНИЕ!!!
Насос ЭЦВ, как все погружные насосы для артезианских скважин, при включении должен всегда быть полностью погруженным в перекачиваемую воду.

Электропитание насоса:
ток переменный трехфазный;
напряжение сети 380В;
частота тока 50 Гц.

Погружной насос ЭЦВ и трехфазный водонаполненный асинхронный электродвигатель ПЭДВ входят в состав многоступенчатого насосного агрегата ЭЦВ 10-77-230 нрк.
Материал для изготовления корпусов электродвигателя и насоса - прочная сталь.

Насос предназначен для подачи артезианской воды температурой не превышающей 25°C.

Рис. 1 и 2: центробежный насос для скважины ЭЦВ 10-77-230 нрк - рабочие характеристики, габаритные и присоединительные размеры агрегата.

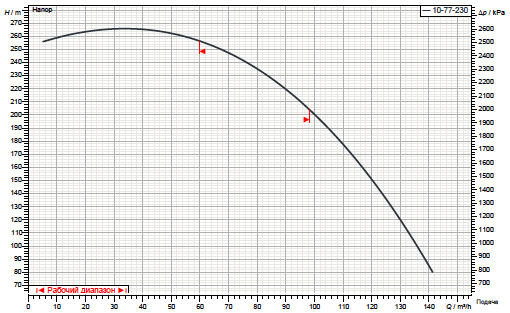

Рис.1 Рабочие характеристики насоса

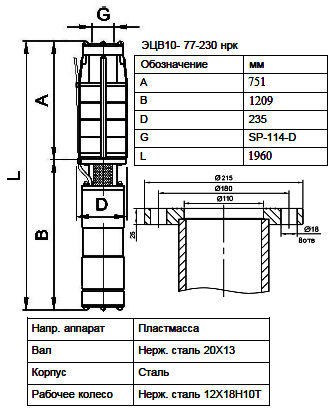

Рис.2 Габаритные и присоединительные размеры агрегата
