Характеристики ЭЦВ 12-160-175 нро

Технические и напорные характеристики насоса, параметры ЭЦВ 12-160-175 нро:
- номинальная подача: 160 м³/час;
- подача в диапазоне: от 120 м³/час до 180 м³/час;
- номинальный напор : 175 м;
- напор в диапазоне: от 192 до 163 м;
- максимальный диаметр насоса: 281 мм;
- диаметр обсадной трубы скважины внутренний, не менее/не более: 301/353 мм;
- присоединительный размер: фланец (DN150, Спец);
- длина насосной части: L-491 мм;
- электропривод ЭЦВ 12-160-175 нро:
   асинхронный электродвигатель ПЭДВ 12-110;
   мощность: 110 квт;
   число оборотов вала: 2900 в минуту;
   длина двигателя: B-1534 мм;
   ток номинальный: 225А;
- максимальный КПД электронасоса: 76%;
- вес электроагрегата: 402 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
ЭЦВ 12-160-175 нро, где:
ЭЦВ - Электронасос Центробежный Водяной;
- 12: внутренний диаметр обсадной трубы в дюймах (1 дюйм=25,4 мм);
- 160: в м³/час, подача;
- 175: в м, напор;
- нро: материал деталей проточной части насоса (корпус, рабочие колеса, статор двигатея - нержавеющая сталь 12X18H10T; вал насоса: нержавеющая сталь 20Х13.

Для защиты и автоматического управления в режиме водоподъема, насос рекомендуется оснащать станцией управления и защиты HMS Control L3,1-250-Т (195...250А) или станцией HMS Control L4-250 (195...250А).

Электропитание насоса
переменный трехфазный ток;
сетевое напряжение 380;
частота тока 50 Гц.

ВНИМАНИЕ!!!
Насос ЭЦВ 12-160-175 нро должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Рис. 1: центробежный насос ЭЦВ 12-160-175 нро - напорные характеристики.

Рис. 2: присоединительные и габаритные размеры агрегата.

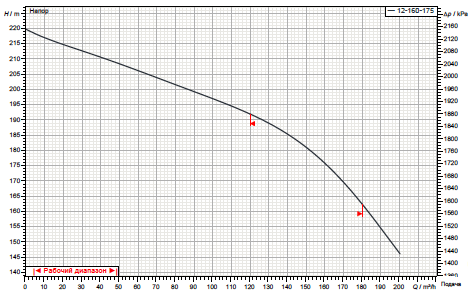

Рис.1 Напорные характеристики

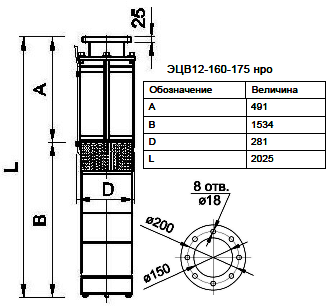

Рис.2 Присоединительные и габаритные размеры агрегата

В насос 2ЭЦВ включен асинхронный приводной водонаполненный трехфазный электродвигатель ПЭДВ, соединенные жесткой втулочной муфтой.

Корпус электродвигателя и насоса выполняются из нержавеющей прочной стали.

Погружной насос ЭЦВ 12-160-175 нро должен перекачивать воду из артезианской скважины температурой не превышающей 25°C.
