Характеристики ЭЦВ 12-160-200 нро

Технические характеристики насоса ЭЦВ 12-160-200 нро:
- подача номинальная: 160 м³/час;
- напор номинальный: 200 м;
- рабочий диапазон подачи: от 120 с до 180 м³/час;
- рабочий диапазон напора: от 224 до 186 м;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины: 301/353 мм;
- максимальный диаметр насоса: 281 мм;
- длина насосной части, A: 725 мм;
- присоединительный размер: фланец (DN150, Спец);
- электропривод ЭЦВ 12-160-200 нро:
   электродвигатель ПЭДВ 12-130 асинхронный;
   мощность номинальная: 130 квт;
   ток номинальный: 278А;
   частота вращения вала: 2900 в минуту;
   длина, B: 1540 мм;
- длина агрегата, L: 2265 мм;
- масса: 435 кг;
- КПД электронасоса максимальный: 76%;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
ЭЦВ 12-160-200 нро, где:
ЭЦВ - Электронасос Центробежный Водяной;
- 12: дюйм, диаметр обсадной трубы внутренний (1 дюйм=25,4 мм);
- 160: м³/час, подача;
- 200: м, напор;
- нро: материал проточных частей насоса (рабочие колеса, корпус, направляющие аппараты: нержавеющая сталь 12X18H10T; статор двигателя ПЭДВ: сталь; вал насоса: нержавеющая сталь 20Х13.

Центробежный насос ЭЦВ 12-160-200 нро, в режиме водоподъема, для защиты и автоматического управления, рекомендуется комплектовать станцией управления и защиты HMS Control L3.1-300-Т (245...300А) или станцией HMS Control L4-300 (245...300А).

Электропитание насоса
ток переменный трехфазный;
напряжение сети 380;
частота тока 50 Гц.

ВНИМАНИЕ!!!
Насос типа ЭЦВ 12-160-200 нро, как и любой другой погружной насос для подачи воды из артезианской скважины, может эксплуатироваться только при условии полного его погружения в перекачиваемую воду.

В состав электронасоса включены погружной для скважины насос ЭЦВ и водонаполненный приводной трехфазный асинхронный электродвигатель ПЭДВ, связанные между собой втулочной муфтой.

Корпус насоса и статор электродвигателя ПЭДВ должны производиться из прочной стали.

Насос может перекачивать артезианскую воду температурой не более 25°C.

Рис. 1 и 2: насос ЭЦВ 12-160-200 нро - рабочие характеристики, габаритные и присоединительные и размеры агрегата.

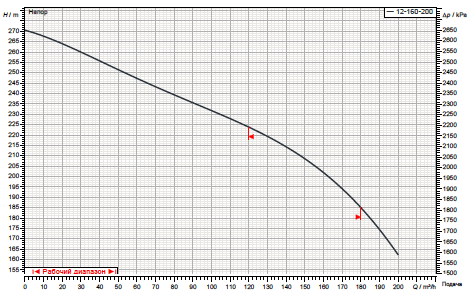

Рис.1 Рабочие характеристики

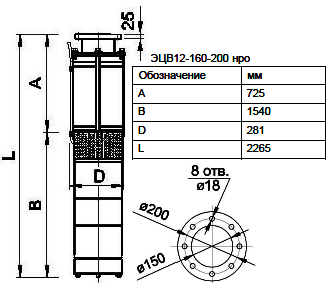

Рис.2 Габаритные и присоединительные размеры агрегата
