Характеристики ЭЦВ 12-200-140 нро

ЭЦВ 12-200-140 нро - характеристики и параметры насоса:
- подача: 200 м³/час;
- подача в диапазоне: от 150 м³/час до 250 м³/час;
- напор: 140 м;
- напор в диапазоне: от 151 до 124 м;
- максимальный диаметр насоса: 281 мм;
- внутренний диаметр обсадной трубы, min/max: 301/353 мм;
- направление вращения: CCW;
- длина электронасоса: L-2750 мм;
- длина электропривода: E-1534 мм;
- размер присоединительный: фланец (DN150, Спец);
- КПД электронасоса, max: 78,2%;
- электропривод ЭЦВ 12-200-140 нро:
   асинхронный электродвигатель водонаполненный ПЭДВ 12-110;
   номинальная мощность: 110 квт;
   число оборотов вала: 2900 в минуту;
   номинальный ток: 270А;
   вид защиты: IP-68;
   вес электродвигателя: 326 кг;
- вес электронасоса: 463 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос.

Условное обозначение
ЭЦВ 12-200-140 нро, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 12: в дюймах, внутренний диаметр обсадной трубы;
- 200: подача номинальная, в м³/час;
- 140: напор номинальный, в м;
- нро: материал проточной части (рабочие колеса, корпус, направляющие аппараты, статор электродвигателя и вал насоса выполнены из стали).

В режиме водоподъема, для защиты и автоматического управления, погружной насос ЭЦВ может быть оснащен станцией HMS Control L3.1-300 (245...300A).

ВНИМАНИЕ!!!
Насос ЭЦВ не доложен эксплуатироваться без полного погружения в перекачиваемую среду.

Электропитание насоса:
ток трехфазный переменный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1 и 2: центробежный насос ЭЦВ 12-200-140 нро - напорные характеристики рабочие, присоединительные и габаритные размеры агрегата.

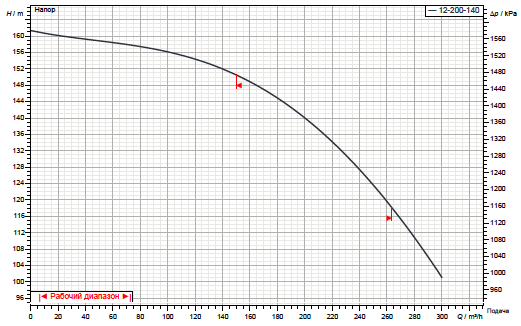

Рис.1 Напорные характеристики насоса

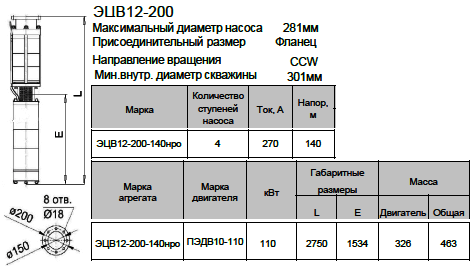

Рис.2 Присоединительные и габаритные и размеры агрегата

Электроагрегат ЭЦВ 12-200-140 нро для скважины включает - центробежный насос многоступенчатый и трехфазный асинхронный водонаполненный электродвигатель типа ПЭДВ.
Прочная нержавеющая сталь - материал для производства корпусов насоса и электродвигателя.
Насос ЭЦВ для скважины должен перекачивать чистую воду из артезианской скважины температурой не выше 25°C.
