Характеристики ЭЦВ 12-250-70 нро

Рабочие и технические характеристики насоса, параметры насосного агрегата ЭЦВ 12-250-70 нро:
- подача номинальная: 250 м³/час;
- интервал подачи: от 150 м³/час до 300 м³/час;
- напор номинальный: 70 м;
- интервал напора: от 84,4 до 58 м;
- внутренний диаметр обсадной трубы скважины, не менее/не более - 301/353 мм;
- длина насосной части, A: 716 мм;
- максимальный диаметр насоса: 281 мм;
- присоединительный размер: фланец (DN150, Спец);
- электропривод ЭЦВ 12-250-70 нро:
    погружной водонаполненный электродвигатель ПЭДВ 12-132;
    номинальный ток: 146А;
    мощность номинальная: 75 квт;
    частота вращения вала: 2900 в минуту;
    длина B: 1154 мм;
- максимальный КПД электронасоса: 78,3%;
- длина насосного агрегата, L: 1870 мм;
- масса электронасоса: 301 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос:

Условное обозначение
ЭЦВ 12-250-70 нро, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 12: в дюймах, диаметр обсадной трубы внутренний, дюйм;
- 250: подача, м³/час;
- 70: напор, м;
- нро: материал производства проточных частей насоса (корпус насоса, направляющие аппараты, рабочие колеса - нержав. сталь 12Х18Н10Т; вал насоса - нержав. сталь 20Х13; статор приводного двигателя - сталь.

Погружной насос ЭЦВ 12-250-70 нро, в режиме водоподъема, для защиты и автоматического управления, по рекомендации производителя, желательно укомплектовать станцией СУЗ-20 (80...200A) или станцией управления и защиты HMS Control L2-160 (115...160A) .

ВНИМАНИЕ!!!
Насос ЭЦВ, при эксплуатации, должен быть полностью погруженным в перекачиваемую воду.

Электропитание насоса:
ток трехфазный переменный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1 и 2: центробежный насос ЭЦВ 12-250-70 нро - рабочие характеристики, габаритно-присоединительные размеры агрегата.

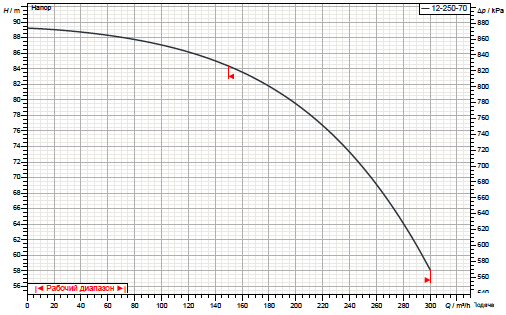

Рис.1 Рабочие характеристики насоса

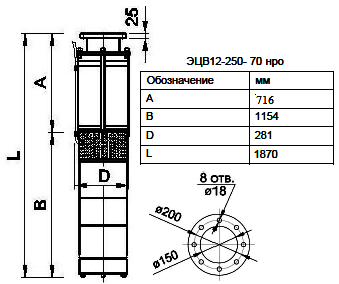

Рис.2 Габаритно-присоединительные размеры агрегата

Электронасос ЭЦВ, перекачивающий воду из артезианских скважин, содержит трехфазный асинхронный электродвигатель ПЭДВ 10-75 и многоступенчатый вертикальный погружной насос ЭЦВ.

Для производства статора электродвигателя ПЭДВ используется прочная сталь.
Насос ЭЦВ 12-250-70 нро должен перекачивать артезианскую воду температурой не превышающей 25°C.
