Характеристики ЭЦВ 12-255-30 нро

ЭЦВ 12-255-30 нро - характеристики технические и рабочие, параметры электроагрегата:
- номинальная подача: 255 м³/час;
- интервал подачи: от 150 м³/час до 300 м³/час;
- номинальный напор: 30 м;
- интервал напора: от 40 до 20 м;
- диаметр насоса максимальный: 281 мм;
- минимальный и максимальный внутренний диаметр обсадной трубы: 301/353 мм;
- направление вращения: CCW;
- (L) длина электроагрегата: 1425 мм;
- размер присоединительный: фланец (DN150, Спец);
- максимальный КПД электронасоса: 78,2%;
- электропривод ЭЦВ 12-255-30 нро:
   электродвигатель водонаполненный асинхронный ПЭДВ 10-33;
   мощность номинальная: 33 квт;
   частота вращения вала: 2900 в минуту;
   ток номинальный: 69А;
   (B) длина: 874 мм;
   вид защиты: IP-68;
- масса электронасоса: 219 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовление: Ливнынасос.

Условное обозначение
ЭЦВ 12-255-30 нро, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 12: в дюймах, внутренний диаметр обсадной трубы;
- 255: подача, в м³/час;
- 30: напор, в м;
- нро: материал деталей проточной части (все детали проточной части насоса выполены из нержавеющей стали 12X18H10T, 20X13).

Для защиты и автоматического управления, в режиме водоподъема, насос ЭЦВ данного типа рекомендуется комплектовать станцией СУЗ-100 (30....100А) или станцией управления HMS Control L2-80 (35...80A).

ВНИМАНИЕ!!!
Погружной насос ЭЦВ должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание насоса:
ток переменный трехфазный;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1 и 2: насос ЭЦВ 12-255-30 нро - рабочие характеристики, присоединительные и габаритные размеры агрегата.

Рис.1 Напорные характеристики насоса

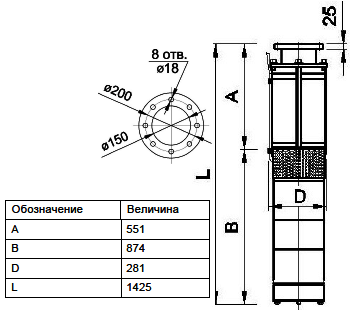

Рис.2 Габаритно-присоединительные размеры агрегата

Электронасосный агрегат ЭЦВ 12-255-30 нро для скважины содержит в своем составе - многоступенчатый центробежный насос и водонаполненный трехфазный асинхронный электродвигатель марки ПЭДВ.
Материалом для производства корпусов электродвигателя и насоса служит прочная нержавеющая сталь.

Насос для скважины ЭЦВ 12-255-30 нро должен использоваться только для перекачивания чистой воды температурой не првышающей 25°C.
