Характеристики ЭЦВ 4-2.5-120

Рабочие и технические характеристики и параметры насоса ЭЦВ 4-2.5-120:
- номинальная подача: 2,5 м³/час;
- номинальный напор: 120 м;
- интервал подачи: от 1,5 до 4 м³/час;
- интервал напора: от 144 до 74 м;
- диаметр насоса максимальный: 96 мм;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины: 102,5/125 мм;
- длина насосной части A: 642 мм;
- присоединительный размер: резьба G-1 1/4-B Гост 6357(DN32);
- электропривод ЭЦВ 4-2.5-120:
   электродвигатель водонаполненный ПЭДВ 4-2,2 асинхронный;
   номинальная мощность: 2,2 квт;
   количество оборотов вала: 2900 в минуту;
   длина B: 488 мм;
   номинальный ток: 6,2А;
- максимальный КПД электронасоса: 53%;
- длина насосного агрегата L: 1130 мм;
- масса электронасоса: 28 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
ЭЦВ 4-2.5-120, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 4: в дюймах, внутренний диаметр обсадной трубы (1 дюйм = 25,4 мм);
- 2,5: в м³/час, подача номинальная;
- 160: в м, напор номинальный.

Насос ЭЦВ 4-2.5-120, в режиме водоподъема, с целью автоматического управления и защиты необходимо оснащать станцией СУЗ-10 (3...10А) или станцией управления и защиты HMS Control L2 25 (1...25A).

ВНИМАНИЕ!!!
Любой погружной центробежный насос, предназначенный для подачи воды из артезианской скважины, включая и насос ЭЦВ, при эксплуатации, должен быть полностью погружен в перекачиваемую воду.

Электропитание:
ток трехфазный переменный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1 и 2: погружной насос ЭЦВ 4-2.5-120 - рабочие характеристики, габаритные и присоединительные размеры.

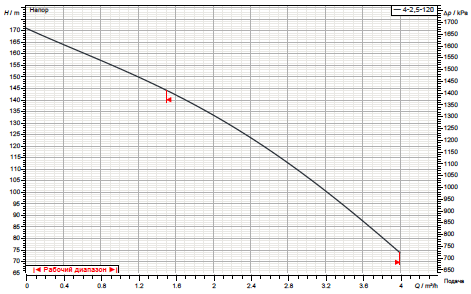

Рис.1 Рабочие характеристики насоса

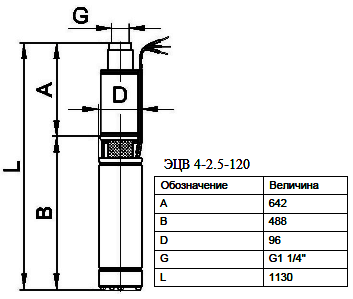

Рис.2 Габаритные и присоединительные размеры агрегата

Электронасос ЭЦВ, перекачивающий из артезианской скважины чистую воду, содержит в своем составе водонаполненный трехфазный асинхронный электродвигатель типа ПЭДВ и многоступенчатый вертикальный погружной насос.

При производстве корпусов электродвигателя и насоса используется прочная сталь.

Насос для скважины ЭЦВ 4-2.5-120 должен перекачивать воду температурой не превышающей 25°C.
