Характеристики ЭЦВ 4-2.5-160

ЭЦВ 4-2.5-160 - технические и рабочие характеристики, параметры насоса:
- подача номинальная: 6,5 м³/час;
- подача в диапазоне: от 6 до 9 м³/час;
- напор номинальный: 150 м;
- напор в диапазоне: от 155 до 120 м;
- диаметр обсадной трубы скважины внутренний: минимальный/максимальный: 102,5/125 мм;
- максимальный диаметр насоса: 96 мм;
- присоединительный размер: резьба G-1 1/4-B Гост 6357(DN32);
- длина электронасоса: L=1410 мм;
- КПД электронасоса. max: 53%;
- электропривод ЭЦВ 4-2.5-160:
   водонаполненный асинхронный электродвигатель ПЭДВ 4-3;
   мощность номинальная: 3 квт;
   частота вращения оборотов вала: 2900 в минуту;
   длина: E=538 мм;
   ток номинальный:9,5А;
   вес: 21 кг;
- вес насосного агрегата: 32 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
ЭЦВ 4-2.5-160, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 4: диаметр внутренний обсадной трубы, дюйм (1 дюйм = 25,4 мм);
- 2,5: подача, в м³/час;
- 160: напор, в м;

Погружной насос ЭЦВ 4-2.5-160, для защиты и автоматического управления, в режиме водоподъема, производитель рекомендуется комплектовать насос станцией управления и защиты HMS Control L2 25 (1...25A) или станцией СУЗ-10 (3...10А) .

ВНИМАНИЕ!!!
Насос ЭЦВ, перекачивающий воду из скважин, должен эксплуатироваться только полностью погруженным в воду.

Электропитание:
ток переменный трехфазный;
напряжение сетевое 380В;
частота тока 50 Гц.

Рис. 1 и 2: насос ЭЦВ 4-2.5-160 - напорные характеристики, присоединительные и габаритные размеры.

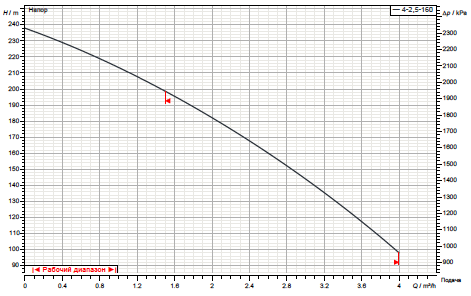

Рис.1 Напорные характеристики насоса

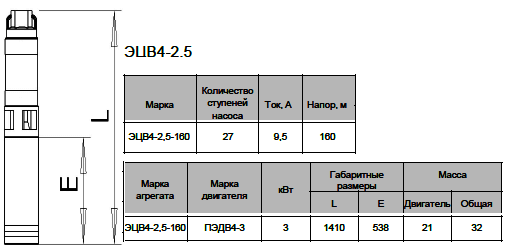

Рис.2 Присоединительные и габаритные размеры агрегата

Электроагрегат насосный ЭЦВ, предназначенный для подъема чистой воды из артезианской скважины, содержит в составе - центробежный насос вертикальный многоступенчатый погружного типа и, в качестве привода насоса, водонаполненный асинхронный трехфазный электродвигатель ПЭДВ.

В качестве материала для производства корпусов насоса и электропривода, используется нержавеющая прочная сталь.

Насос погружной ЭЦВ 4-2.5-160 для скважины должен использоваться для перекачивания воды из артезианской скважины температурой не превышающей 25°C.
