Характеристики ЭЦВ 4-4-100

ЭЦВ 4-4-100 - технические и напорные характеристики насоса, параметры:
- подача: 4 м³/час;
- напор: 100 м;
- интервал подачи: от 2,5 до 5 м³/час;
- интервал напора: от 115 до 91 м;
- максимальный диаметр насоса: 96 мм;
- внутренний диаметр обсадной трубы: не менее/не более: 102,5/125 мм;
- внутренний диаметр скважины минимальный: 102 мм;
- присоединительный размер насоса: резьба G-2-B Гост 6357(DN50);
- L: длина насосного агрегата: 2130 мм;
- E: длина электродвигателя: 648 мм;
- максимальный КПД насоса: 36,2%;
- электропривод ЭЦВ 4-4-100:
   водонаполненный асинхронный электродвигатель ПЭДВ 4-4;
   мощность: 4 квт;
   число оборотов вала: 2900 в минуту;
   номинальный ток: 8,8А;
   вес двигателя: 24 кг;
- вес агрегата: 34 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
ЭЦВ 4-4-100, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 4: в дюймах, внутренний диаметр обсадной трубы (1 дюйм = 25,4 мм);
- 4: подача номинальная, в м³/час;
- 100: напор номинальный, в м;

Для автоматического управления и защиты, в режиме водоподъема, по рекомендации производителя, погружной насос ЭЦВ необходимо комплектовать станцией управления и защиты СУЗ-10 (3...10А) или HMS Control L2 25 (1...25A).

ВНИМАНИЕ!!!
Погружной насос ЭЦВ для скважины должен работать при полном погружении в перекачиваемую воду.

Электропитание:
ток переменный трехфазный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1 и 2: центробежный насос ЭЦВ 4-4-100 - напорные характеристики, присоединительные и габаритные размеры агрегата.

Рис.1 Напорные характеристики насоса

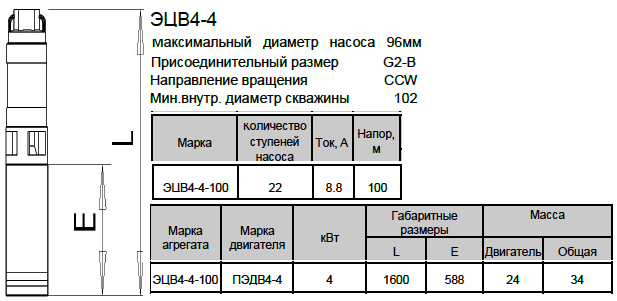

Рис.2 Присоединительные и габаритные размеры электронасоса

Предназначенный для перекачивания чистой воды из артезианской скважины, насосный агрегат ЭЦВ 4-4-100, включает в свой состав - погружной многоступенчатый вертикальный насос и асинхронный трехфазный приводной водонаполненный электродвигатель ПЭДВ.
В качестве материала при изготовлении корпусов насоса и электродвигателя используется нержавеющая прочная сталь.
Погружной насос ЭЦВ для скважины должен перекачивать воду из артезианской скважины только температурой не превышающей 25°C.
