Характеристики ЭЦВ 4-6.5-150

ЭЦВ 4-6.5-150 - технические и рабочие характеристики, параметры насоса:
- номинальная подача: 6,5 м³/час;
- номинальный напор: 150 м;
- подача в интервале: от 6 до 9 м³/час;
- напор в интервале: от 155 до 120 м;
- диаметр насоса максимальный: 96 мм;
- внутренний диаметр обсадной трубы: не менее/не более: 102,5/125 мм;
- присоединительный размер: резьба G-2-B Гост 6357(DN50);
- L: длина электронасоса: 2130 мм;
- максимальный КПД электронасоса:60,1%;
- электропривод ЭЦВ 4-6.5-150:
   асинхронный водонаполненный электродвигатель ПЭДВ 4-5,5;
   номинальная мощность: 5,5 квт;
   число оборотов вала: 2900 в минуту;
   E: длина электродвигателя: 648 мм;
   номинальный ток:16А;
   масса: 27 кг;
- масса электроагрегата: 44 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
ЭЦВ 4-6.5-150, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 4: в дюймах, диаметр обсадной трубы внутренний (1 дюйм = 25,4 мм);
- 6.5: подача, в м³/час;
- 150: напор, в м;

Погружной насос ЭЦВ 4-6.5-150, с целью автоматического управления и защиты, в режиме водоподъема, рекомендуется оснащать станцией управления и защиты СУЗ-25 (...25А) или HMS Control L2 25 (1...25A).

ВНИМАНИЕ!!!
Погружной насос ЭЦВ, перекачивающий воду из скважин, должен эксплуатироваться только полностью погруженным в воду.

Электропитание:
переменный трехфазный ток;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1 и 2: центробежный насос ЭЦВ 4-6.5-150 - рабочие характеристики, и габаритно-присоединительные размеры агрегата.

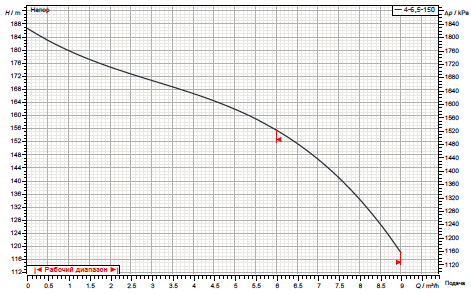

Рис.1 Напорные характеристики насоса

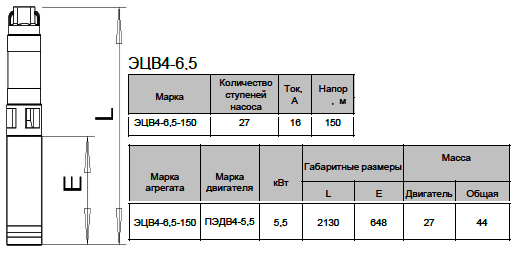

Рис.2 Присоединительные и габаритные размеры электронасоса

Электронасосный агрегат ЭЦВ 4-6.5-150, перекачивающий чистую артезианскую воду из скважины, включает - погружной вертикальный многоступенчатый насос и приводной водонаполненный трехфазный асинхронный электродвигатель ПЭДВ.
При изготовлении корпусов электродвигателя и насоса, в качестве материала, используется прочная нержавеющая сталь.
Насос ЭЦВ для скважины перекачивает из артезианской скважины воду только температурой не более 25°C.
