Характеристики ЭЦВ 5-4-125

ЭЦВ 5-4-125 - параметры, технические характеристики насоса:
- подача: 4 м³/час;
- подача в диапазоне: от 3,2 до 6,5 м³/час;
- напор: 125 м;
- напор в диапазоне: от 130 до 98 м;
- диаметр внутренний обсадной трубы: минимальный/максимальный: 125/150 мм;
- поперечный размер насоса: 120 мм;
- внутренний минимальный диаметр скважины: 125 мм;
- присоединительный размер насоса: резьба G1-1/2-B (DN40);
- длина электроагрегата: L-1540 мм;
- длина электропривода: E-675 мм;
- КПД электронасоса, max: 62,6%;
- электропривод ЭЦВ 5-4-125:
   электродвигатель водонаполненный трехфазный асинхронный ПЭДВ 5-3;
   мощность номинальная: 3 квт;
   число оборотов вала: 2900 в минуту;
   ток номинальный: 11А;
   масса привода: 30 кг;
- масса электроагрегата: 52 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
ЭЦВ 5-4-125, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 5: в дюймах, диаметр обсадной трубы внутренний;
- 4: номинальная подача, в м³/час;
- 125: номинальный напор, в м;

Для защиты и автоматического управления в режиме водоподъема погружной насос ЭЦВ 5-4-125 рекомендуется комплектовать станцией управления и защиты СУЗ-25 (6...25А) или HMS Control L2 25 (1...25A).

ВНИМАНИЕ!!!
Насос ЭЦВ для скважины должен работать при полном погружении в перекачиваемую воду.

Электропитание:
трехфазный переменный ток ;
напряжение сетевое 380В;
частота тока 50 Гц.

Рис. 1 и 2: центробежный насос ЭЦВ 5-4-125 - напорные характеристики, присоединительные и габаритные размеры агрегата.

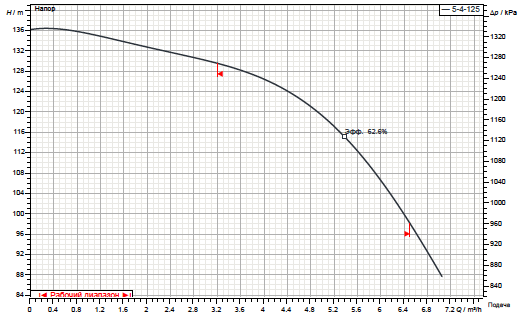

Рис.1 Рабочие характеристики насоса

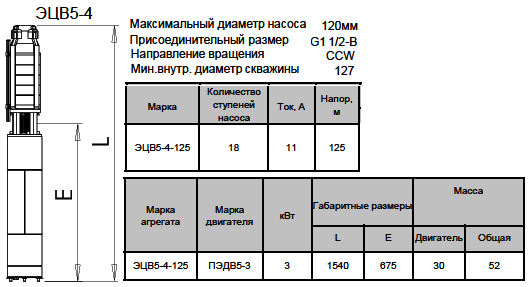

Рис.2 Присоединительные и габаритные размеры агрегата

ЭЦВ 5-4-125 предназначен для перекачки чистой артезианской воды из скважины и включает в свой состав - центробежный вертикальный многоступенчатый насос и приводной водонаполненный трехфазный асинхронный электродвигатель типа ПЭДВ.
Из прочной нержавеющей стали изготовлены корпуса насоса и водонаполненного электродвигателя.
Температура воды, которую перекачивают погружные насосы ЭЦВ из артезианской скважины, не должна превышать 25°C.
