Характеристики ЭЦВ 5-4-160

ЭЦВ 5-4-160 - рабочие, технические характеристики.
Параметры насоса:
- номинальный подача: 4 м³/час;
- подача в интервале: от 3,2 до 6,5 м³/час;
- номинальный напор: 160 м;
- напор в интервале: от 165 до 130 м;
- диаметр размер насоса D: 120 мм;
- диаметр внутренний обсадной трубы скважины: min/max: 125/150 мм;
- присоединительный размер : резьба G1-1/2-B (DN40);
- длина насосной части A: 855 мм;
- длина электронасоса L: 1730 мм;
- максимальный КПД агрегата, max: 62,6%;
- электропривод ЭЦВ 5-4-160:
   асинхронный электродвигатель трехфазный водонаполненный ПЭДВ 5-4;
   мощность номинальная: 3 квт;
   число оборотов вала: 2900 в минуту;
   номинальный ток: 12А;
   длина электродвигателя B: 875 мм;
- масса электроагрегата: 50,5 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
ЭЦВ 5-4-160, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 5: диаметр обсадной трубы внутренний (5 дюймов);
- 4: подача номинальная, м³/час;
- 160: напор номинальный, м;

Погружной насос ЭЦВ 5-4-160 рекомендуется оснащать станцией управления и защиты HMS Control L2 25 (1...25A) или станцией СУЗ-25 (6...25А) в режиме водоподъема с целью автоматического управления и защиты.

ВНИМАНИЕ!!!
Погружной насос ЭЦВ для скважины должен эксплуатироваться при полном погружении в подаваемую воду.

Электропитание:
ток трехфазный переменный;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1 и 2: насос ЭЦВ 5-4-160 - рабочие характеристики, габаритные и присоединительные размеры агрегата.

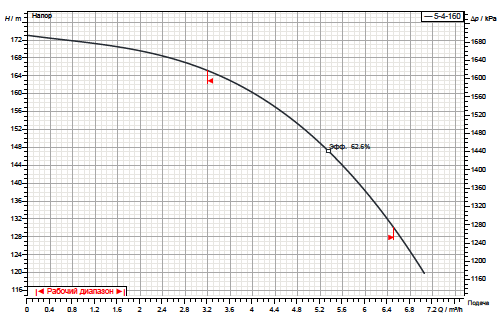

Рис.1 Рабочие характеристики насоса

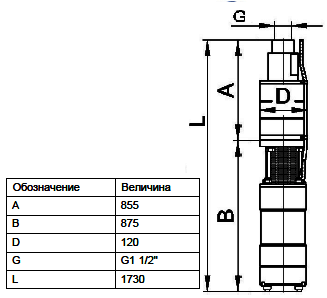

Рис.2 Присоединительные и габаритные размеры агрегата

Насосный агрегат используется для подачи из артезианской скважины чистой воды содержит в свой составе - асинхронный трехфазный приводной водонаполненный электродвигатель типа ПЭДВ и погружной многоступенчатый вертикальный центробежный насос.

Материалом для изготовления корпуса насоса ЭЦВ 5-4-160 и электродвигателя тип ПЭДВ служит нержавеющая прочная сталь.

Температура воды, которую подает из артезианской скважины насос ЭЦВ, не должна превышать 25°C.
