Характеристики ЭЦВ 5-4-190

Технические и напорные характеристики, параметры электронасоса ЭЦВ 5-4-190:
- подача номинальная: 4 м³/час;
- напор номинальный: 190 м;
- диапазон подачи: от 3,2 до 6,5 м³/час;
- диапазон напора: от 195 до 170 м;
- внутренний диаметр обсадной трубы скважины, не менее/не более: 125/150 мм;
- присоединительный размер : резьба G1-1/2-B Гост 6357 (DN40);
- максимальный диаметр насоса, D: 120 мм;
- длина насосной части, A: 1166 мм;
- электропривод ЭЦВ 5-4-190:
  электродвигатель водонаполненный трехфазный асинхронный ПЭДВ 6-5,5;
   номинальная мощность: 5,5 квт;
   частота вращения вала: 2900 в минуту;
   ток номинальный: 13,2А;
   длина, B: 961 мм;
- длина электронасоса, L: 2127 мм;
- максимальный КПД электронасоса: 30,6%;
- вес насосного агрегата: 67 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение насоса
ЭЦВ 5-4-190, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 5: дюйм, внутренний диаметр обсадной трубы;
- 4: м³/час, подача;
- 190: м, напор;

Погружной насос ЭЦВ 5-4-190, с целью защиты и автоматического управления, в режиме водоподъема, рекомендуется комплектовать станцией СУЗ-25 (6...25А) или станцией управления и защиты HMS Control L2-25 (1...25A).

ВНИМАНИЕ!!!
Любой погружной насос ЭЦВ для скважины для перекачивания воды из артезианской скважины, должен включаться только при полном погружении его в перекачиваемую воду.

Электропитание:
переменный трехфазный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1 и 2: центробежный насос ЭЦВ 5-4-190 - напорные характеристики, присоединительные и габаритные размеры агрегата.

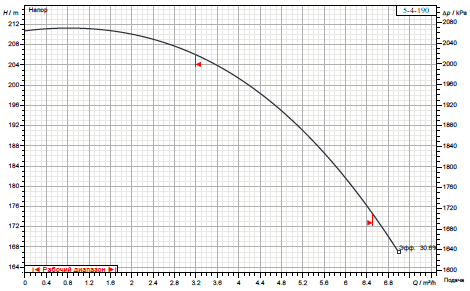

Рис.1 Напорные характеристики

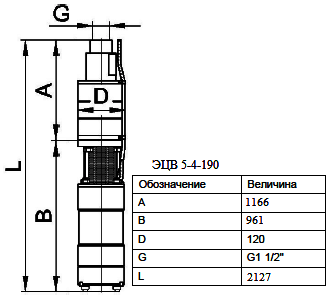

Рис.2 Присоединительные и габаритные размеры агрегата

Электронасос типа ЭЦВ 5-4-190, перекачивающий чистую артезианскую воду из скважины, включает в свой состав - трехфазный водонаполненный приводной асинхронный электродвигатель ПЭДВ и центробежный многоступенчатый вертикального типа погружной насос ЭЦВ.

Корпус насоса и статор электродвигателя ПЭДВ электронасоса выполняется из прочной стали.

Насос должен перекачивать чистую воду температурой не превышающей 25°C.
