Характеристики ЭЦВ 5-4-75

ЭЦВ 5-4-75 - характеристики технические, параметры насоса:
- номинальная подача: 4 м³/час;
- номинальный напор: 75 м;
- диапазон подачи: от 3,2 до 6,5 м³/час;
- диапазон напора: от 78 до 62 м;
- максимальный диаметр насоса: 120 мм;
- диаметр внутренний обсадной трубы: не менее/не более: 125/150 мм;
- минимальный внутренний диаметр скважины: 125 мм;
- присоединительный размер: резьба G1-1/2-B (DN40);
- длина насосного агрегата: L-1200 мм;
- длина электродвигателя: E-625 мм;
- максимальный КПД электронасоса: 62,6%;
- электропривод ЭЦВ 5-4-75:
   асинхронный электродвигатель водонаполненный ПЭДВ 5-2,2;
   номинальная мощность: 2,2 квт;
   частота оборотов вала: 2900 в минуту;
   номинальный ток: 6,5А;
   вес электропривода: 27,5 кг;
- вес электронасосного агрегата: 42 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
ЭЦВ 5-4-75, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 5: внутренний диаметр обсадной трубы в дюймах (5 дюймов);
- 4: подача номинальная, в м³/час;
- 75: напор номинальный, в м;

Для автоматического управления и защиты в режиме водоподъема насос рекомендуется комплектовать станцией управления и защиты СУЗ-10 (3...10А) или HMS Control L2 25 (1...25A).

ВНИМАНИЕ!!!
Насос погружной для скважины должен эксплуатироваться при полном погружении в перекачиваемую воду.

Электропитание:
переменный трехфазный ток ;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1 и 2: погружной насос ЭЦВ 5-4-75 - рабочие характеристики, габаритные и присоединительные размеры электроагрегата.

Рис.1 Рабочие характеристики насоса

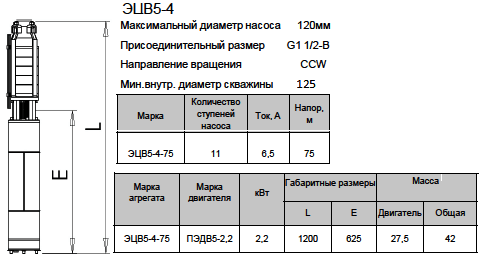

Рис.2 Габаритные и присоединительные размеры электроагрегата

Электронасосный агрегат ЭЦВ 5-4-75, предназначенный для перекачивания воды из артезианской скважины, включает - многоступенчатый центробежный насос и водонаполненный приводной асинхронный трехфазный электродвигатель ПЭДВ.
Корпуса насоса и приводного электродвигателя выполнены из нержавеющей прочной стали.
Перекачивает насос ЭЦВ воду из артезианской скважины с рабочей температурой не превышающей 25°C.
