Характеристики технические насоса ЭЦВ 5-6.5-100

Насос ЭЦВ 5-6.5-100 - параметры и технические характеристики:
- подача: 6,5 м³/час;
- напор: 100 м;
- диапазон подачи: от 5,4 м³/час до 7,4 м³/час;
- диапазон напора: от 110 до 83 м;
- внутренний диаметр обсадной трубы, не менее: 5 дюймов;
- максимальный диаметр насоса: 120 мм;
- минимальный внутренний диаметр скважины: 127 мм;
- присоединительный размер: G-1 1/2-В (ГОСТ 6357-73);
- длина насоса: 1560 мм;
- длина двигателя: 675мм;
- электропривод ЭЦВ 5-6.5-100:
   электродвигатель ПЭДВ5-3;
   мощность: 3 квт;
   количество оборотов: 3000 в минуту;
   номинальный ток двигателя: 11А;
   КПД: 68%;
- масса электроагрегата: 52 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Для автоматического управления и защиты в режиме водоподъема насос рекомендуется комплектовать станцией управления и защиты СУЗ-25 (1-25А) или станцией "СУиЗ Лоцман+L2-25 (25А).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Рис. 1: напорные характеристики погружного насоса ЭЦВ 5-6.5-100.

Рис. 2: присоединительные и габаритные размеры электронасоса.

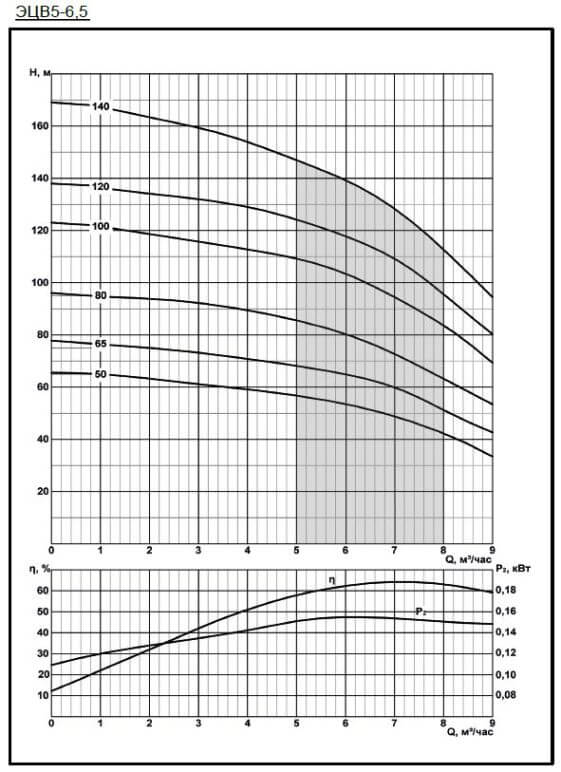

Рис.1 Характеристики напорные насоса

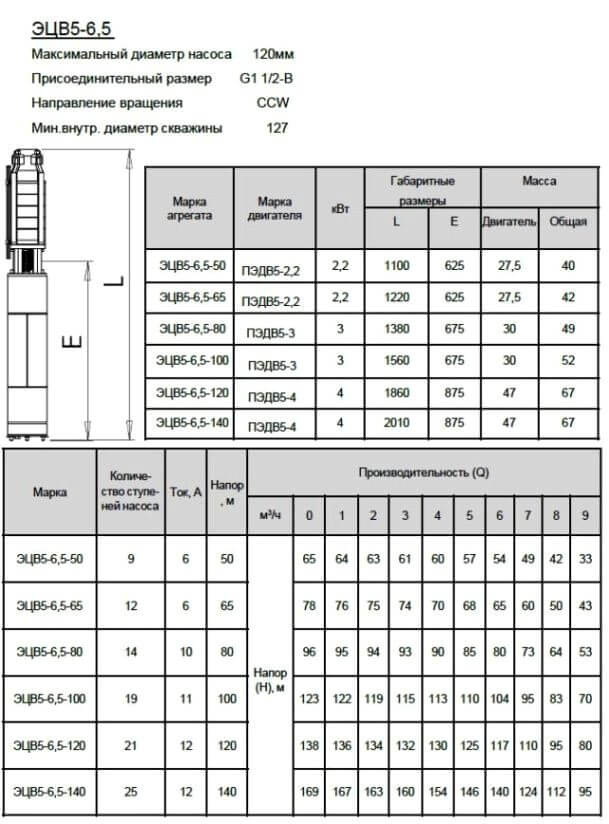

Рис.2 Габаритные и присоединительные размеры

Центробежный насос ЭЦВ состоит из погружного насоса и водонаполненного приводного трехфазного двигателя марки ПЭДВ5-3.
Корпуса насоса и электродвигателя изготовлены из прочной нержавеющей стали. Насос ЭЦВ перекачивает чистую воду из артезианской скважины с температурой не выше 25°C.

ВНИМАНИЕ!!!
Насос ЭЦВ 5-6.5-100 не может работать без полного погружении в перекачиваемую воду.
