Характеристики ЭЦВ 5-6.5-65

ЭЦВ 5-6.5-65 - напорные и технические характеристики, параметры электронасоса:
- подача номинальная: 6,5 м³/час;
- напор номинальный: 65 м;
- диапазон подачи: от 4 до 7,5 м³/час;
- диапазон напора: от 75 до 59 м;
- максимальный диаметр насоса: 120 мм;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины: 125/150 мм;
- присоединительный размер : резьба G1-1/2-B (DN40);
- L: длина электронасоса 1220 мм;
- КПД агрегата максимальный: 64,3%;
- электропривод ЭЦВ 5-6.5-65:
    электродвигатель водонаполненный асинхронный ПЭДВ 5-2,2;
   мощность: 2,2 квт;
   частота вращения вала: 2900 в минуту;
   ток номинальный: 6А;
   B: длина 625 мм;
   вес: 27,5 кг;
- вес электронасоса: 42 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
ЭЦВ 5-6.5-65, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 5: в дюймах, внутренний диаметр обсадной трубы (1 дюйм=25,4 мм);
- 6.5: подача, м³/час;
- 65: напор, м;

Погружной насос ЭЦВ 5-6.5-65, в режиме водоподъема, с целью защиты и автоматического управления, производитель рекомендует комплектовать станцией СУЗ-10 (1...10А) или станцией управления и защиты HMS Control L2 25 (1...25A) или в режиме водоподъема с целью и защиты.

ВНИМАНИЕ!!!
Во время эксплуатации насос ЭЦВ должен быть полностью погруженным в перекачиваемую воду.

Электропитание:
ток переменный трехфазный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1 и 2: центробежный насос ЭЦВ 5-6.5-65 - напорные характеристики, габаритно-присоединительные размеры агрегата.

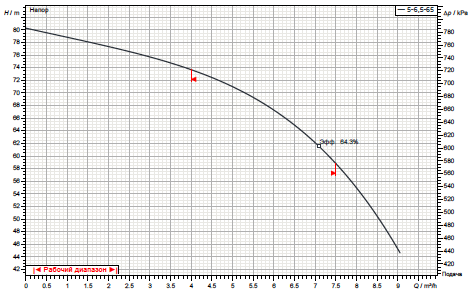

Рис.1 Напорные характеристики насоса

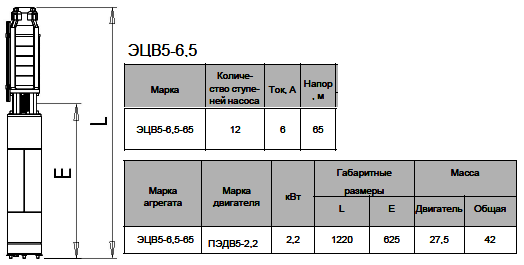

Рис.2 Габаритно-присоединительные размеры агрегата

Электронасос предназначен для перекачки из артезианской скважины чистой воды и включает - насос ЭЦВ погружной вертикальной конструкции многоступенчатый и водонаполненный асинхронный электродвигатель трехфазный приводной ПЭДВ.

Материал для производства корпусов электродвигателя и насоса ЭЦВ 5-6.5-65 - прочная нержавеющая сталь.

Насос погружной ЭЦВ должен перекачивать воду из скважины температурой, не превышающей 25°C.
