Характеристики ЭЦВ 6-16-190

ЭЦВ 6-16-190 - технические характеристики и параметры электронасоса:
- номинальная подача: 6 м³/час;
- интервал подачи: от 13 м³/час до 20 м³/час;
- номинальный напор: 190 м;
- интервал напора: от 204 до 160 м;
- внутренний диаметр обсадной трубы, (минимальный/максимальный) : 150/200;
- диаметр насоса максимальный: 145 мм;
- направление вращения: CCW;
- длина насосного агрегата: L-2040 мм;
- длина приводного двигателя: E-830 мм;
- присоединительный размер: G-2 1/2-B (DN75);
- максимальный КПД насоса: 70,9%;
- электропривод ЭЦВ 6-16-190;
   асинхронный электродвигатель ПЭДВ 6-13 мощностью: 13 квт;
   частота вращения вала: 2900 в минуту;
   номинальный ток электродвигателя: 25А;
   вид защиты: IP-68;
   масса приводного двигателя: 63 кг;
- масса агрегата: 65 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос

Условное обозначение
ЭЦВ 6-16-190, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 6: диаметр обсадной трубы внутренний (6 дюймов);
- 16: подача номинальная, в м³/час;
- 190: напор номинальный, в м.

Погружной насос ЭЦВ, для защиты и автоматического управления в режиме водоподъема, желательно комплектовать станцией управления и защиты HMS Control L2-40 (20...40А) или станцией СУЗ-40 (10...40А).

ВНИМАНИЕ!!!
Во время эксплуатации погружной насос для скважины должен быть полностью погружен в перекачиваемую среду.

Электропитание насоса:
переменный ток трехфазный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: насос типа ЭЦВ 6-16-190 - напорные характеристики, присоединительные и габаритные размеры агрегата.

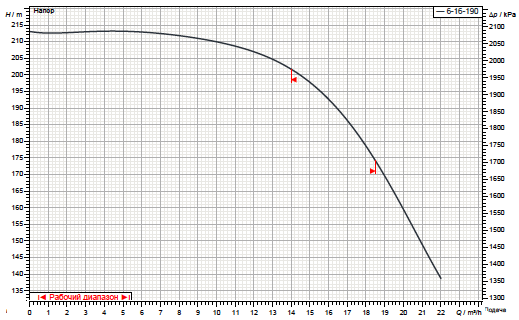

Рис.1 Напорные характеристики насоса

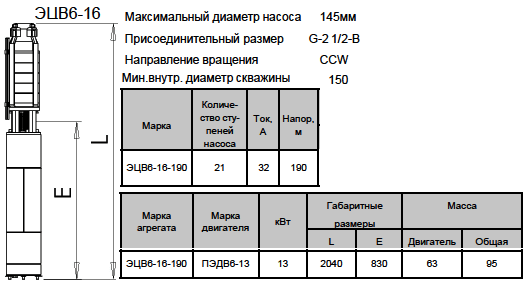

Рис.2 Присоединительные и габаритные и размеры агрегата

Многоступенчатый погружной центробежный насос и трехфазный приводной электродвигатель водонаполненный ПЭДВ - в составе электроагрегата ЭЦВ для перекачки воды из скважины.

Для производства корпуса насоса и статора двигателя используется нержавеющая прочная сталь.
Погружной насос типа ЭЦВ 6-16-190 перекачивает артезианскую воду температурой не превышающей 25°C.
