Характеристики ЭЦВ 6-16-90

Технические и рабочие характеристики, параметры насоса ЭЦВ 6-16-90:
- подача номинальная: 16 м³/час;
- напор номинальный: 90 м;
- подача в диапазоне: от 13 м³/час до 20 м³/час;
- напор в диапазоне: от 96 до 75 м;
- максимальный диаметр насоса, D: 145 мм;
- диаметр обсадной трубы скважины внутренний, (не менее/не более) : 150/200;
- длина насосной части, A: 650 мм;
- присоединительный размер: G-2 1/2-B (DN65);
- направление вращения: CCW;
- электропривод ЭЦВ 6-16-90;
   электродвигатель ПЭДВ 6-6,3 асинхронный мощностью: 6,3 квт;
   ток номинальный: 16А;
   число оборотов вала: 2900 в минуту;
   длина E: 680 мм;
   вид защиты: IP-68;
- максимальный КПД электронасоса: 70,9%;
- длина электроагрегата, L: 1330 мм;
- вес насосного агрегата: 64 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос

Условное обозначение
ЭЦВ 6-16-90, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 6: дюйм, внутренний диаметр обсадной трубы (1 дюйм=25,4 мм);
- 16: м³/час, подача;
- 90: м, напор.

Погружной насос типа ЭЦВ 6-16-90, с целью автоматического управления и защиты, в режиме водоподъема, производитель рекомендует оснащать станцией СУЗ-25 (6...25А) станцией управления и защиты HMS Control L2-25 (1...25А).

ВНИМАНИЕ!!!
Погружной многоступенчатый насос ЭЦВ для скважины, в процессе работы, должен полностью погружаться в перекачиваемую воду.

Электропитание насоса:
переменный трехфазный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос ЭЦВ 6-16-90 - рабочие характеристики, габаритно-присоединительные размеры агрегата.

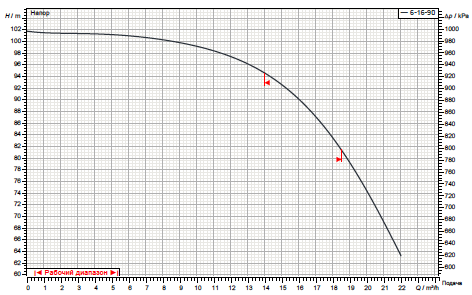

Рис.1 Рабочие характеристики насоса

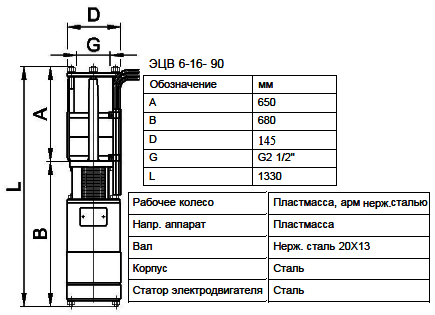

Рис.2 Габаритно-присоединительные размеры агрегата

Насос погружной вертикальный ЭЦВ и приводной водонаполненный трехфазный асинхронный электродвигатель ПЭДВ входя в состав насосного агрегата для перекачивания воды из артезианской скважины.

Для изготовления статора электродвигателя ПЭДВ и корпуса насоса применяется прочная сталь.
Насос ЭЦВ 6-16-90 должен перекачивать воду из артезианской скважины температурой не более 25°C.
