Характеристики ЭЦВ 6-25-80

ЭЦВ 6-25-80 - напорные и технические характеристики насоса, параметры электроагрегата:
- номинальная подача: 25 м³/час;
- подача в диапазоне: от 20 м³/час до 30 м³/час;
- номинальный напор: 80 м;
- напор в диапазоне: от 91 до 64,2 м;
- максимальный диаметр насоса: 145 мм;
- диаметр обсадной трубы внутренний, (минимальный/максимальный) : 150/200;
- направление вращения: CCW;
- длина насосного агрегата: L-1390 мм;
- максимальный КПД электронасоса: 76%;
- присоединительный размер: СП-89-Д (DN80);
- электропривод ЭЦВ 6-25-80;
   электродвигатель ПЭДВ 6-7,5, мощностью: 7,5 квт;
   количество оборотов вала: 2900 в минуту;
   номинальный ток: 19А;
   длина электродвигателя: E-715 мм;
   вид защиты: IP-68;
   масса электродвигателя: 50 кг;
- вес насосного агрегата: 69 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос

Условное обозначение
ЭЦВ 6-25-80, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 6: в дюймах, внутренний диаметр обсадной трубы;
- 25: подача, в м³/час;
- 80: напор, в м.

Погружной многоступенчатый насос ЭЦВ, в режиме водоподъема и с целью защиты и автоматического управления рекомендуется комплектовать станцией управления и защиты HMS Control L2-40 (20...40А) или станцией СУЗ-25 (6...25А).

ВНИМАНИЕ!!!
Центробежный насос типа ЭЦВ, применяемый для подачи воды, во время эксплуатации должен быть полностью погружен в перекачиваемую воду.

Электропитание насоса
переменный трехфазный ток;
напряжение сети380В;
частота тока 50 Гц.

Рис. 1, 2: насос ЭЦВ 6-25-80 - напорные характеристики, присоединительные и габаритные размеры агрегата.

Рис.1 Напорные характеристики насоса

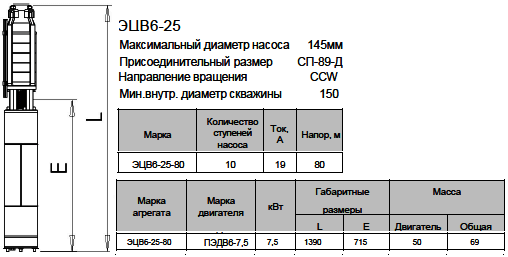

Рис.2 Присоединительные и габаритные и размеры агрегата

Многоступенчатый вертикальный погружной насос для скважины ЭЦВ и водонаполненный приводной трехфазный асинхронный электродвигатель ПЭДВ входят в составе электронасосного агрегата ЭЦВ для подачи артезианской воды из скважины.

При изготовления корпуса насоса и статора электродвигателя применяется прочная нержавеющая сталь.
Погружной насос типа ЭЦВ 6-25-80 должен подавать из артезианской скважины воду температурой не более 25°C.
