Характеристики ЭЦВ 6-4-190

ЭЦВ 6-4-190 - характеристики технические и рабочие, параметры насоса:
- подача номинальная: 4 м³/час;
- напор номинальный: 190 м;
- диапазон подачи: от 3 м³/час до 5,5 м³/час;
- диапазон напора: от 200 до 164 м;
- внутренний диаметр обсадной трубы, (не менее/не более) : 150/200 мм;
- максимальный диаметр насоса: 145 мм;
- направление вращения: CCW;
- L: длина электроагрегата 1355 мм;
- КПД электронасоса максимальный: 62%;
- присоединительный размер: G-2-B (DN50);
- электропривод ЭЦВ 6-4-190;
   асинхронный электродвигатель ПЭДВ 6-4, мощностью: 4 квт;
   частота оборотов вала: 2900 в минуту;
   ток номинальный: 10А;
   E: длина 630 мм;
   вид защиты: IP-68;
   вес: 41 кг;
- масса электроагрегата: 69 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос

Условное обозначение
ЭЦВ 6-4-190, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 6: внутренний диаметр обсадной трубы в дюймах (1 дюйм=25,4 мм );
- 4: подача, в м³/час;
- 190: напор, в м.

Данный вертикальный погружной насос ЭЦВ, в режиме водоподъема, для автоматического управления и защиты производителем насосов рекомендуется оснащать станцией управления и защиты HMS Control L2-25 (1...25А) или станцией СУЗ-25 (6...25А).

ВНИМАНИЕ!!!
Насос ЭЦВ, предназначенный для перекачки воды из скважины, должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание насоса
ток переменный трехфазный;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос ЭЦВ 6-4-190 - рабочие характеристики, габаритно-присоединительные размеры агрегата.

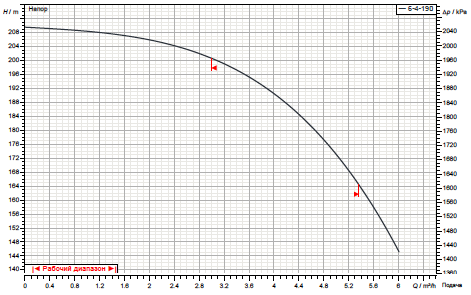

Рис.1 Рабочие характеристики насоса

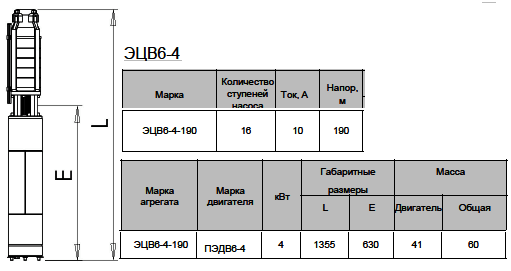

Рис.2 Габаритно-присоединительные и размеры агрегата

Многоступенчатый погружной вертикальный насос ЭЦВ для артезианской скважины и водонаполненный трехфазный асинхронный приводной электродвигатель ПЭДВ входят в состав электроагрегата.

Прочная нержавеющая сталь используется в производстве статора электродвигателя и корпуса насоса.
Погружной насос ЭЦВ 6-4-190 должен использоваться только для перекачивания воды температурой не превышающей 25°C.
