Характеристики ЭЦВ 6-6.5-60

Технические характеристики насоса ЭЦВ 6-6.5-60:
- подача: 6,5 м³/час;
- напор: 60 м;
- рабочий диапазон подачи: от 5,5 до 9 м³/час;
- рабочий диапазон напора: от 66 до 49 м;
- максимальный диаметр насоса, D: 145 мм;
- внутренний диаметр обсадной трубы скважины, не менее/не более: 150/200 мм;
- длина насосной части, A: 334 мм;
- присоединительный размер насоса: G-2-B Гост 6357 (DN50);
- электропривод ЭЦВ 6-6.5-60;
   электродвигатель ПЭДВ 6-3 асинхронный;
   мощность: 3 квт;
   ток: 5,5А;
   число оборотов вала: 2900 в минуту;
   длина двигателя, B: 606 мм;
   вид защиты: IP-68;
- длина агрегата, L: 940 мм;
- масса: 47,5 кг;
- КПД электронасоса, максимальный: 66,6%;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
ЭЦВ 6-6.5-60, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 6: дюйм, внутренний диаметр обсадной трубы скважины (1 дюйм=25,4 мм);
- 6,5: м³/час, номинальная подача;
- 60: м, номинальный напор.

Погружной насос типа ЭЦВ 6-6.5-60, в режиме водоподъема, для защиты и автоматического управления, рекомендуется комплектовать станцией СУЗ-10 (1...10А) или станцией управления и защиты HMS Control L2-25 (1...25А) или станцией управления и защиты HMS Control L3.1-25-Т (1...25А).

ВНИМАНИЕ!!!
Любой погружной насос для подачи воды из артезианской скважины, в том числе насос ЭЦВ, перед включением, должен быть полностью погружен в перекачиваемую воду.

Электропитание насоса:
трехфазный переменный ток;
напряжение сети 380В;
частота тока 50 Гц.

В состав электронасосного агрегата ЭЦВ 6-6.5-60 для подъема воды из скважины включены - погружной центробежный вертикальный многоступенчатый насос и водонаполненный асинхронный электродвигатель.

Для изготовления статора электродвигателя ПЭДВ и корпуса насоса должна применяться прочная сталь.
Погружной насос ЭЦВ должен перекачивать артезианскую воду из скважины температурой не выше 25°C.

Рис. 1, 2: насос центробежный ЭЦВ 6-6.5-60 - рабочие характеристики, присоединительные и габаритные размеры агрегата.

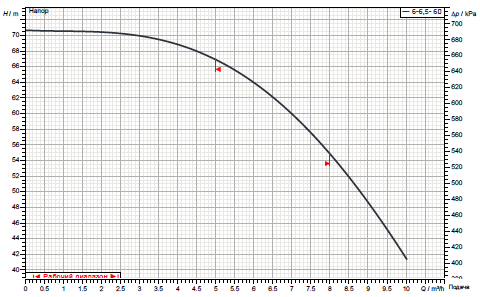

Рис.1 Рабочие характеристики насоса

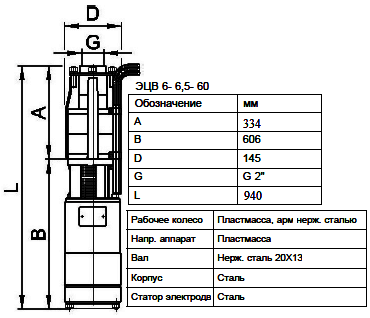

Рис.2 Присоединительные и габаритные размеры агрегата
