Характеристики ЭЦВ 8-16-260

Характеристики технические и напорные ЭЦВ 8-16-260, параметры электроагрегата:
- номинальная подача: 16 м³/час;
- подача в интервале: от 12 м³/час до 21 м³/час;
- номинальный напор: 260 м;
- напор в интервале: от 272 до 237 м;
- минимальный/максимальный внутренний диаметр обсадной трубы: 200/250 мм;
- диаметр насоса: 189 мм;
- длина электронасоса: L=1710 мм;
- максимальный КПД агрегата: 73,7%;
- присоединительный размер: резьба G-3-B Гост 6357 (DN80);
- электродвигатель ЭЦВ 8-16-260:
   электродвигатель погружной асинхронный ПЭДВ 8-22 ;
   номинальная мощность: 22 квт;
   частота оборотов вала: 2900 в минуту;
   длина: E=900 мм;
   вес: 106 кг;
   ток номинальный: 25А;
   вид защиты: IP-68;
- вес электронасосного агрегата: 142 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
ЭЦВ 8-16-260, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 8: в дюймах, внутренний диаметр обсадной трубы (1дюйм=25,4 мм);
- 16: подача, в м³/час;
- 260: напор, в м.

В режиме водоподъема, с целью защиты и автоматического управления, насос ЭЦВ данного типа рекомендуется оснащать станцией СУЗ-100 (30...10А) или станцией управления и защиты HMS Control L2 80 (35...80А).

Проточные детали ЭЦВ 8-16-260:
   корпус, вал насоса, статор электропривода из прочной нержавеющей стали;
   рабочие колеса пластмассовые, армированные нержавеющей сталью;
   направляющие аппараты пластмассовые.

ВНИМАНИЕ!!!
Каждый погружной насос ЭЦВ должен эксплуатироваться при условии полного погружения в перекачиваемую воду.

Электропитание насоса:
трехфазный переменный ток;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1 и 2: насос ЭЦВ 8-16-260 - напорные характеристики, габаритные и присоединительные размеры.

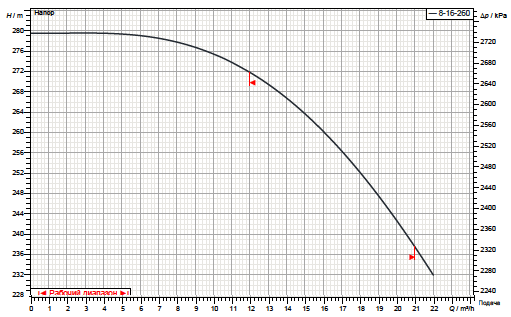

Рис.1 Напорные характеристики насоса

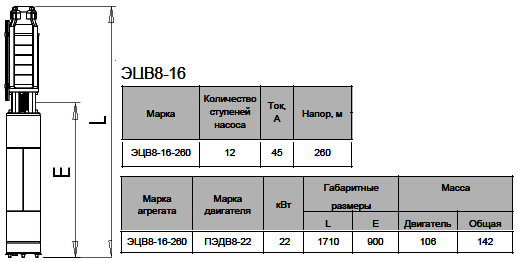

Рис.2 Габаритные и присоединительные размеры агрегата

Центробежный насос для скважины ЭЦВ и трехфазный водонаполненный асинхронный электродвигатель ПЭДВ входят в состав электронасосного агрегата.
Для корпусов электродвигателя ПЭДВ и насоса в качестве материала для производства используется нержавеющая прочная сталь.

Насос ЭЦВ 8-16-260 может использоваться только для перекачивания чистой воды из скважин температурой не превышающей 25°C.
