Характеристики ЭЦВ 8-25-300
Цена: | 367 560 руб. с ндс |
424 440 нрк, руб. с ндс |
Параметры и характеристики насоса ЭЦВ 8-25-300:
- подача номинальная: 25 м³/час;
- напор номинальный: 300 м;
- диапазон подачи: от 22 м³/час до 29 м³/час;
- диапазон напора: от 316 до 273 м;
- внутренний диаметр обсадной трубы, минимальный/максимальный: 200/250 мм;
- диаметр насоса максимальный: 189 мм;
- длина электронасоса, L: 1990 мм;
- длина электродвигателя, E: 975 мм;
- присоединительный размер: резьба G-3-B (DN80);
- максимальный КПД электронасоса:74,8%;
- электропривод ЭЦВ 8-25-300:
- электродвигатель ПЭДВ 8-32 асинхронный;
- мощность номинальная: 32 квт;
- частота вращения вала: 2900 в минуту;
- номинальный ток: 73А;
- вид защиты: IP-68;
- вес электронасоса: 164,5 кг (без обозначения);
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос.
Условное обозначение
ЭЦВ 8-25-300, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 8: в дюймах, внутренний диаметр обсадной трубы;
- 25: номинальная подача, в м³/час;
- 300: номинальный напор, в м;
проточные детали ЭЦВ 8-25-300 нрк:
- рабочее колесо - сталь 12Х18Н10Т;
- направляющие аппараты - пластмасса;
- корпус насоса стальной;
- вал - сталь 20Х13.
Погружной насос ЭЦВ, в режиме водоподъема, для защиты и автоматического управления может быть оснащен станцией СУЗ-100 (30...100А) или станцией управления и защиты HMS Control L2 100 (30...100А).
ВНИМАНИЕ!!!
Насос ЭЦВ не должен эксплуатироваться без полного погружения в перекачиваемую среду.
Электропитание насоса:
переменный ток трехфазный;
сеть напряжением 380В;
частота тока 50 Гц.
Рис. 1 и 2: насос ЭЦВ 8-25-300 - напорные характеристики, присоединительные и габаритные размеры.

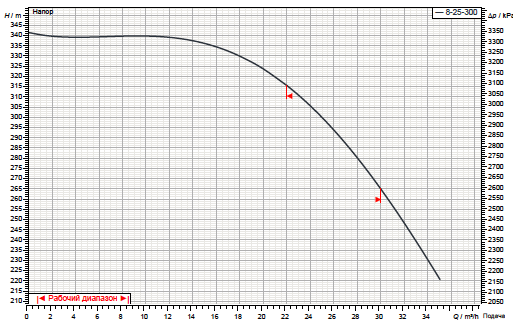

Рис.1 Напорные характеристики насоса ![]() |

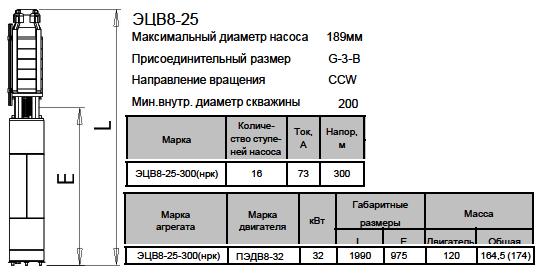

Рис.2 Присоединительные и габаритные размеры агрегата ![]() |
В составе насосного агрегата центробежный насос типа ЭЦВ 8-25-300 и трехфазный приводной водонаполненный асинхронный электродвигатель ПЭДВ.
Материалом для изготовления корпусов электродвигателя и насоса служит нержавеющая прочная сталь.
Насосы ЭЦВ служат для подачи чистой воды из артезианской скважины температурой не превышающей 25°C.
