Характеристики ЭЦВ 8-25-340

Технические и рабочие характеристики насоса, параметры насосного агрегата ЭЦВ 8-25-340:
- номинальная подача: 25 м³/час;
- подача в диапазоне: от 22 м³/час до 29 м³/час;
- номинальный напор: 340 м;
- напор в диапазоне: от 360 до 309 м;
- максимальный диаметр насоса: 189 мм;
- диаметр обсадной трубы скважины внутренний, не менее/не более: 200/250 мм;
- длина насосной части A: 1120 мм;
- присоединительный размер: резьба G-3-B Гост 6357 (DN80);
- электропривод ЭЦВ 8-25-340:
    асинхронный электродвигатель ПЭДВ 8-33 водонаполненный;
    номинальная мощность: 33 квт;
    количество оборотов вала: 2900 в минуту;
    длина B: 1030 мм;
    вид защиты: IP-68;
- КПД электронасоса максимальный:74,8%;
- длина насосного агрегата, L: 2150 мм;
- масса электроагрегата: 180 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
ЭЦВ 8-25-340, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 8: дюймы, внутренний диаметр обсадной трубы;
- 25: м³/час, подача;
- 340: м, напор;
проточные детали насоса:
- рабочее колесо: пластмасса, армированная нержавеющей сталью;
- направляющие аппараты: пластмасса;
- вал насоса: нержавеющая сталь 20Х13.
- корпус насоса, статор электропривода: сталь.

В режиме водоподъема вертикальный погружной насос ЭЦВ 8-25-340, с целью автоматического управления и защиты, рекомендуется оснащать станцией управления и защиты HMS Control L2 100 (30...100А) или станцией СУЗ-100 (30...100А).

ВНИМАНИЕ!!!
Погружной насос ЭЦВ, в процессе эксплуатации должен быть полностью погруженным в перекачиваемую воду.

Электропитание насоса:
переменный трехфазный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1 и 2: центробежный насос ЭЦВ 8-25-340 - рабочие характеристики, габаритные и присоединительные размеры.

Рис.1 Рабочие характеристики насоса

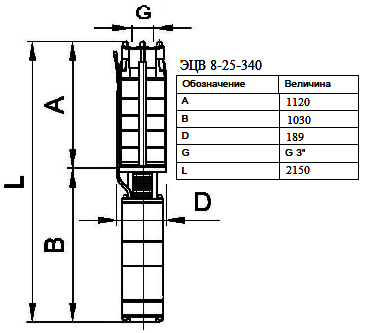

Рис.2 Габаритные и присоединительные размеры агрегата

Электронасосный агрегат ЭЦВ 8-25-340 состоит из погружного ветикального многоступенчатого насоса ЭЦВ и водонаполненного асинхронного электропривода тип, в качесиве которого используется электродвигатель ПЭДВ 8-33.
При производстве корпусов насоса и электродвигателя всегда используется прочная сталь.
Насос ЭЦВ всегда должен перекачивать чистую воду из артезианской скважины температурой не более 25°C.
